DSC_0598

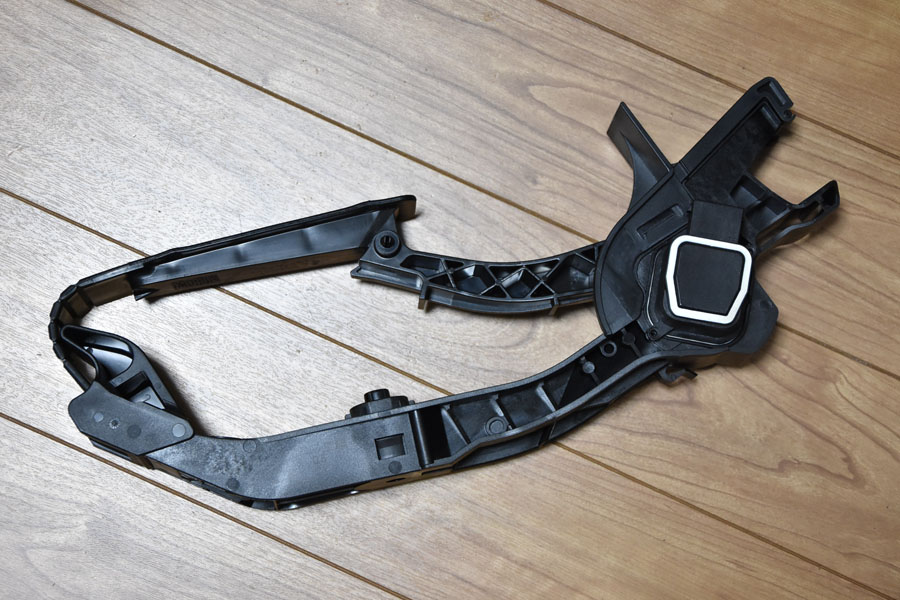

メルセデスベンツのスロットルペダルが故障したとのことでその献体を分解してみました。二系統あるペダル出力のうち低電圧側が電源電圧に張り付くという不具合です。

スロットルコントローラを使っていると壊れやすいといううわさもあるようで、技術協力のダウンシフトブリッピング装置も他人事(?)でなく気になります。

最初に結果を言うと(少なくともこのペダルの故障に関しては)スロコンなどの後付装置は全く無関係でした。

DSC_0599

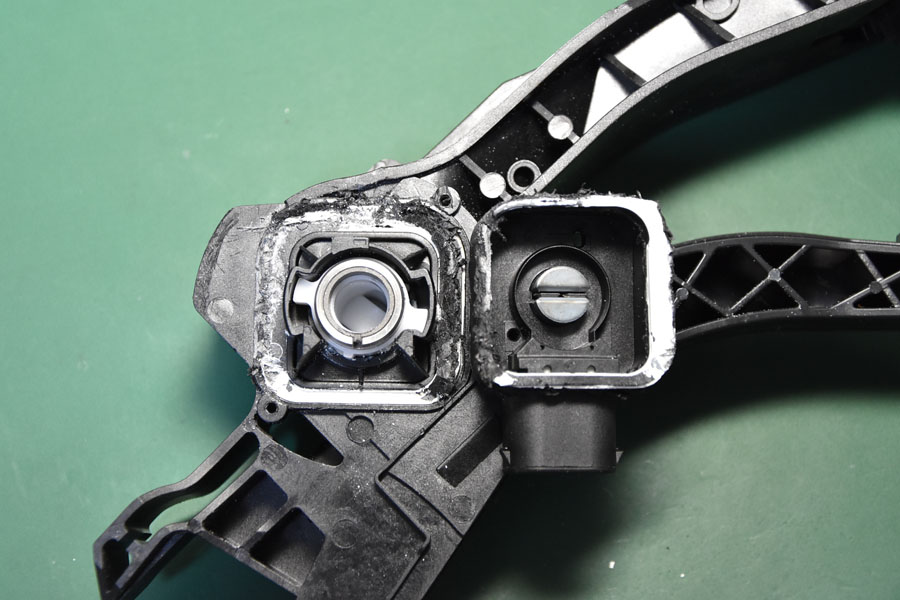

樹脂とシール剤が大変硬く超音波カッターで切り刻んでようやく分解できた計測部分は可変抵抗では無く、磁力の変化により角度を測る半導体センサーでした。スライド接点と異なり非接触なため耐久性に優れますが、しかしうまくできているものです。

DSC_0637

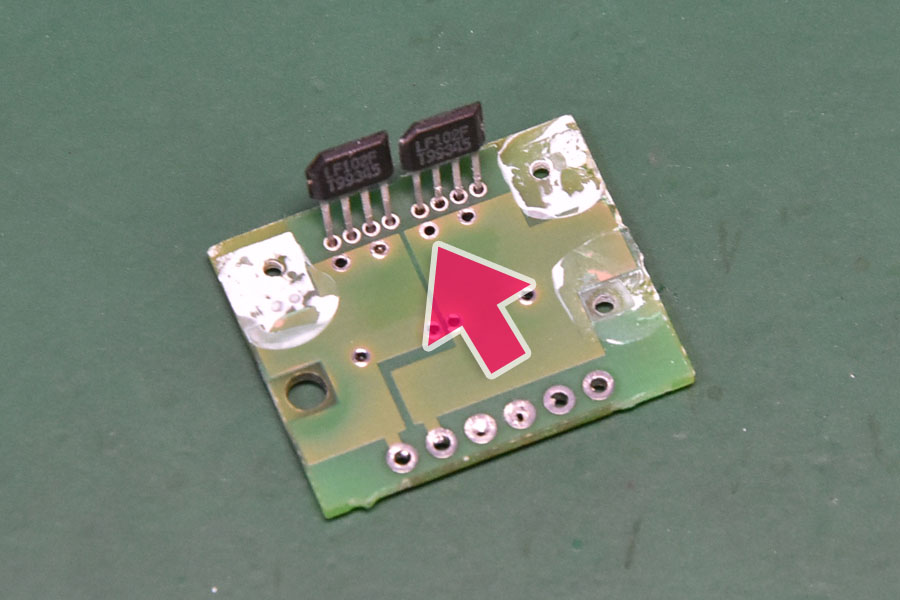

センサーの1つが故障しているのかと思いきや、よくよく基板を見るとスルーホールがはがれています。つまり断線状態。センサーは正常でした。

もし他に壊れているペダルも同じなら製造不良に近いかもしれません。なおこのスルーホール、省いた方がシンプルな回路設計ができたはずという悲しい(というかナゾな)もの。

そうそうこの状態でしたら直すのはすぐですがここに至るまでが非常に大変なので、修理は承りません。新品ペダルを購入するのがベストです。
