Anycubic Photon 消臭フィルター取付とか

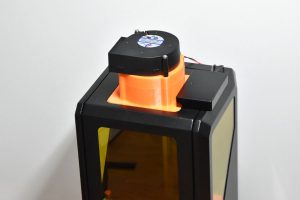

格安の光造形3Dプリンター “Anycubic Photon” が印刷時の化学反応でなかなかの異臭を放つんで、有機ガスフィルターを通して排気するようにしてみました。なおアダプター類はサイズの関係で別の熱熔解積層プリンター(QIDI TECH 1)で印刷しています。この投稿の最後でまとめて3Dデータ公開中。

排気部分はアダプターの他に防塵有機ガスフィルター “3M 3311J-100-S1”DCブロアファン “PABD19735BH”(結構高い)、降圧DC-DCモジュール(別のでも自作でもOK)に適当なケース、M4x100mmのネジ・ナット類2本セット(ホームセンターでたぶん購入可)を準備し組み立て、天板と入れ替えます。フィルターは割とぴったりはまりますが少しのすきまも気になる方は厚手のテープなどを巻いてください。ファンの12V電源は後述のようにPhotonから取りますがそのままだと騒音がすごいのでDC-DCモジュールで5V程度に調整して使うのがいいでしょう(下げすぎるとモーターの起動電力不足で回転し始めないので注意)。容量のあるシロッコファンなのでそれでも吸引します。このモジュールはポテンションメーター左回しで電圧が下がるので購入直後はたくさんまわしてください。

上記のメインの作業前に、純正の排気機構を取り外します。本体裏側を外すと(ネジは両サイドの4本とフタを開けたところの2本)金属ケースに入った活性炭フィルタがあるので丸ごとポイ。六角レンチが入らないネジはプライヤーでちびちびつまんでください。排気ファンの配線がここにはさまれているので、切っちゃう場合はそのままでもいいです。

ここが純正排気ファンの12V電源なので、プラグをすきまから引っこ抜いて、別に準備した電線で先のDC-DCモジュールに接続します。プラスマイナスは基板にシルク印刷されていますが写真の赤線がプラス側です。配線は裏ブタのすきまを通すと思いますがこすれるところは充分保護をして下さい。

本体裏ブタの液晶パネルにつながるケーブル類が作業のじゃまになる場合、フラットケーブルは写真の黒いプレートの両端を爪でケーブル側に2mmほどゆっくりずらすと外れます。

排気穴はテープか、ムダにプレートをつくって塞ぎます。

吸気はフロント下部からだけさせたい!とこだわる場合、防水ソフトテープ “ニトムズ E0322”を半分に切り、折り返しの部分に(フタが閉まるよう)写真のように2mmほどずらして貼ります。

さて効果ですが、少し臭いは出るものの閉め切った部屋でも我慢できる範囲になりました。すごく軽減されています。作って良かったー。あとはフィルターがどれだけもつかですね。



■ おまけ

180度に開くフタのおかげで上と背後にムダにスペースが必要なので、90度で止められる部品をつくりました。使い方は下側の溝をPhotonのサイドに沿わせてずらしフタのエッジをとらえたら下側をパチンとはめる、という感じです。慣れれば簡単。Photonの製品誤差で修正が必要になるかもしれません。

思いのほか高額なUVレジンですが、オーストラリアのMONOCURE3Dが安いです。性能もそれなりなようですが送料・関税含めても割が合いそう。初回15%引き、今見たらクリスマス前セールで20%引きでした。4,5日で届きます。PhotonではRAPIDタイプを選んで下さい。スライサ設定は有志によるこちらの表が参考になります。



■ 3Dデータ(stl)

すべて熱溶解積層プリンター(サポート材無し)で印刷できます。サイズがわりとぴったりなのでPLAや収縮しづらい素材がおすすめ。ノズル0.4mm、ピッチ0.3mm、インフィル30%で印刷しました。なお一番大きい排気アダプターは141 x 141 x 37mmです。

フィルターアダプター ベース
フィルターアダプター トップ
排気口をふさぐプレート
おまけのドアストッパー

3Dプリンターのモーター動作異常を修理

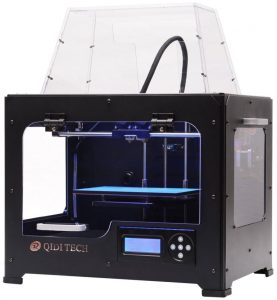

QIDI TECH 1というMakerbot Replicator互換の熱溶解積層3Dプリンターを使用中、X軸のステッピングモーターが突然グガガガガガっという異音とともに震えはじめました。

JOG MODEで動作させながらモーター配線を2本ずつオシロで見ていくと1つだけ信号が出ていません。

使われている電線は普通のキャブタイヤケーブルのようで、印刷に伴う度重なる折曲げで断線したっぽいです。モータードライバー故障の可能性もありましたが今回は違いました。

モーターに使われていた JST PH コネクター はたまたま在庫していたので、工作機械の可動部用の柔軟な電線を使い、再度切れてもすぐ直せるようてきとうなコネクターで脱着できるものに交換しました。

ハーネス固定用のネジはスタッドなので側面パネルを外す必要はありませんが、でも外した方が作業は楽でしょう。

同じ回数折り曲げられている原点センサーの配線も可動部用に交換するつもりでしたがこっちはシールド線で、手持ちが無かったので中止。センサーコネクターは MOLEX SL 50-57-9404 です。

純正配線の太さは、モーター用がAWG22、原点センサー用がAWG24でした。

親戚のFLASHFORGE Creator Proなども含め、UFOキャッチャー型の古めな格安3Dプリンターでは同じ症状が出るかもしれません。

VirtualBoxが“VT-x is disabled”で起動できない

Windowsの古いアプリケーションは現行OSで動かない場合があるので VirtualBox という仮想化ソフトウェアでXP等を起動してそこで使ったりします。

それがいつの間にか“VT-x is disabled in the BIOS for all CPU modes (VERR_VMX_MSR_ALL_VMX_DISABLED)”とのエラーでOSが起動しなくなりました。BIOSのVT-xがEnabledになっていることは確認済。

VirtualBOXのVM設定の [アクセラレーション] も選択できなくなっています。

一般的には [Windowsの機能] ([コントロールパネル] – [プログラムと機能] – [Windowsの機能の有効化または無効化]) の“Hyper-V”に入っているチェックを外すようですが、うちの場合は入っていません。

さてその場合の解法(?)ですが、

1. Hyper-Vにチェックを入れて再起動
2. Hyper-Vのチェックを外して再起動

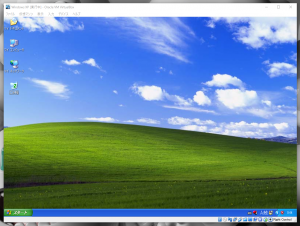

でした。なにそれーって感じです。先の [アクセラレーション] も選べるようになり無事WindowsXPが起動できました。

ただその後ネットワークの一部がつながらなくなっていました。Hyper-Vのオン・オフでナゾの“vEthernet”アダプターが追加されていたのでこれを無効にすることで接続不良が解消されました。

ReadyNAS を RAID6 に

NETGEAR ReadyNAS 526XというNAS(LANのディスクみたいなの?)を使っています。今回ディスク3本のRAID5(※)に1本追加し、RAID6(※)化を行いました。最小構成なので容量効率は非常に悪いです。

[続きを読む…]

ReadyNAS 526X BIOS確認とCPU冷却性能改善

NETGEAR ReadyNAS 526XというNAS(ネットワークのディスクみたいなの?)にメモリを増設したんですが、分解したマザーボードにはPCI Express x4? x8?みたいなスロットがありました。

NASにはディスプレイ機能が備わっていないので、試しに変換ケーブルでPCI Express x16のグラフィックカードをつなげてみます。補助電源はそばのPCから拝借。

[続きを読む…]

ReadyNAS 526X メモリ増設

うちではNETGEAR ReadyNAS 526XというNAS(LANにつながるディスク?)を使っています。

分解してみました。使用されていないPCI ExpressみたいなスロットやマイクロUSBのコネクターがあります。

[続きを読む…]

ReadyNAS 526X と 316 の比較

事務所のNAS(ネットワークのディスクドライブみたいなの)に NETGEAR ReadyNAS 526X(標準メモリ4GB) を追加したので ReadyNAS 316(メモリ4GBに交換済み) とのちょー簡単な比較をしました。バックアップに使ってる ReadyNAS 104 も一部参戦。

cpuinfo によるとCPUは以下の通り。526Xと316は2コア4スレッドです。
526X : Intel(R) Pentium(R) CPU D1508 @ 2.20GHz
316 : Intel(R) Atom(TM) CPU D2701 @ 2.13GHz
104 : ARMv7 Processor rev 1 (v7l)

[続きを読む…]

PayPal手数料計算ツール(Windows用) 【公開終了】

※ 2018年5月10よりPayPalの海外決済手数料が変更されたためツールの公開は終了しました

PayPal日本国内口座への入金で、相手方に手数料を負担してもらうとき、お恥ずかしながら請求額の計算式をずーっと間違えてました。国内取引だと3.6%+40円の手数料なので

誤) 請求額 = 代金 × 1.036 + 40

だと思ってましたが明細が合わないので改めて計算し直したらこうでした。

正) 請求額 = (代金 + 40) ÷ 0.964

最後の 0.964 は [1 − 手数料] の意味です。海外取引の場合は手数料4.1%+40円なのでそこが 0.959 になります(2018年5月10日より)。他サイトも軒並み間違ってて、それで大丈夫だと安心しちゃってました。。。

※ PayPalは営業している国ごとに手数料が異なります。上記の計算は日本のPayPal口座に円(JPY)で受け取る場合です

このニセ情報を伝えていた取引先用に、お詫びっぽく見える(かもしれない)Windows用ソフトウェアをちゃちゃっとつくりました。先の計算をするだけですが以下に置きましたのでご入り用の方はどうぞ。

[クリックしてZipファイルをダウンロード(WindowsDefenderでウイルスチェック済)]

.NET Framework 2.0対応。Windows Vista/7/8/10で動作しない場合はこちらをご覧の上、上位互換の .NET Framework 3.x.x をインストールしてください。XPで動作しない場合はこちらから上位互換の .NET Framework 3.5SP1 をインストールしてください

なおサポートは一切行いません。動かせない場合はあきらめてください。

ReadyNAS のスクラブがとてつもなく遅いのが直ったよ(喜)

※ まとめだけ見たい方は一番最後をどうぞ

NETGEAR ReadyNAS 316 というNAS(ネットワークのディスクみたいなの)を使ってるんですが、定期的に行うスクラブ(SCRUB : ファイルの自然破損を防ぐために全領域を再書き込みする機能)がいつの頃から何日もかかるようになり、直近では24時間で2%しか終わらないという状態でした。その間NASは反応が悪く使いものになりません。このスクラブが遅い件は海外フォーラムでもたまに問題になっており、NASを初期化したら直ったというあまり受け入れたくない結末ばかり。そうせずにすむ(かもしれない)解法をたまたま見つけたのでお知らせします。

[続きを読む…]

専用オーブンでチンするはんだ付け

はんだごてを使わない、オープンでチンするはんだづけが内製でできるようになりました。リフローという、工場での基板組み立てとなんとなく同じような仕組みです。

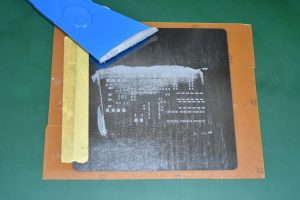

基板の上にレーザーカットされたステンレスの「版」(ステンシル)を置き、クリーム状のはんだを塗ります。茶色い部分は基板固定用の治具的なもの。

[続きを読む…]

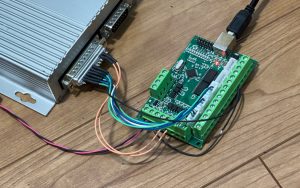

簡易CNCフライスに原点センサーを取り付け

試作などに使用している簡易CNCフライスは相対位置で動作するため、失敗なんかで切削工具の位置がずれてしまうと、原点位置を目視で再調整してやらなければなりません。ただがんばっても以前と同じにはならないので、場合によっては切削物をいくつも無駄にしながら微調整を行うことになります。

そこで 自作もの日記さん を参考にX軸とY軸(前後・左右)に機械原点センサーを取り付けてみました。工具位置がずれたときもこれで再設定すれば必ず同じ位置に戻せます。なおZ軸(上下)原点はうちの用途では必要ありません。

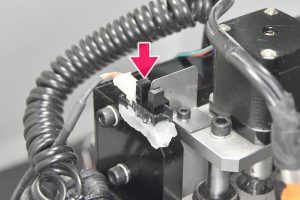

いつも使っている3M製ホットメルトでてきとーに固定した光学センサーの間を、移動する工具部に取り付けたアルミ板が遮ると、そこが原点+補正値にセットされます。ホットメルトならヒートガンで再調整できます。

前後方向の原点センサーはキリコなどの問題で隠れた位置に付けたため、アルミ板遮光ではお掃除時に曲げてセンサーを破壊してしまいそうだったので、3DプリンターでABS材の遮光板をつくり強力両面テープで貼り付けました。気味悪いモデルですが気にしないで下さい。

なお先ほどの参考サイトのセンサー配線例は、作者様の単純な作図ミスだと思いますが、プルアップ抵抗の位置が間違っていますのでご注意下さい。このままでもON時に実測1.3V程度の出力があったので装置によっては問題ない場合もあります。

CANの通信内容を調べる手伝いツール

CANの通信内容を調べる手伝いになるソフトウェアをつくりました。

通常用いる調査方法はだいたい入れたので(というほどたいそうなものでもありませんが…)、市販ツールより短時間で目的のパラメータを調べることが可能です。

販売はしません。

ココアシステムズではこういった自動車の内部通信解析も承っていますので興味のある方はお問い合わせ下さい。

ReadyNAS 316 メモリ交換

DSC_0337

NAS (ネットワークにつながるディスクドライブ?)の1台に Netgear ReadyNAS 316 を使ってるんですが、純正内蔵メモリは 2GB のふつうの SO-DIMM DDR3-1333 だったので、これを 4GB のものに交換してみました。ReadyNAS 316 の CPU (Atom / Cedarview) がサポートする最大容量です。

分解はそこそこまんどくさいです。

DSC_0331

矢印右が元々入ってたメモリ。

交換後は Boot Menu からメモリチェックを行うべきなのですがファームウェア 6.4.0 から本体のタッチパネルが動かなくなってチェックできないので「ちゃんと動いてますように」と祈りながら使ってます。今のところだいじょうぶ。

さて使用感ですが、違いはわかりません。なんか気分いいけど信頼性はちょっと落ちたという感じですかね 。



■ ‘18.08.20 追記

メモリ交換してもよくわかんなかった理由が判明しました

USBドングル

DSC_7235

ココアシステムズでは高額な業務用PCソフトウェアの開発・OEM販売も行っており、それにはこのようなUSBドングル(ハードウェアキー)を添付しています。

USBドングルに「山」と伝えたときの返事が(暗号化された正しい)「川」だったときのみソフトウェアを起動するというのが仕組みのベースですが、別の暗号パターンでソフトウェア自体を何重にも暗号化できたり、同じソフトウェアで顧客(USBドングル所有者)ごとに機能の有効無効を決められたりします。

プログラムをほぼ確実にプロテクトできるマイコンに慣れると、こういった対策に悩まされるPCソフトウェアは本当にめんどうに思われます(^^;)。

なつかしいGT-R用アテーサメーター

DSC_6854

プロチューナーの方からGT-Rの四駆システム“アテーサE-TS”の効きっぷりが知りたいという話があったので、試作品を詰めたダンボール箱からこんなメーターを探し出しました。

5年ぐらい前につくったとても簡単な装置で、トランスファー・ソレノイドの圧着ぐあいを表示します。ロガー用のアナログ電圧出力も付いていました(すっかり忘れています)。

R32〜R34 GT-Rにはkgf・m表示の純正フロントトルクメーターがありますが、どうやって計測しているかというと、実はそんなものわからないのでテキトー表示なんです。値はノーマルエンジン出力データとトランスファーソレノイドの圧着ぐあいをベースに、メーカーがユーザーの問い合わせに答えるのがめんどくさいであろう動作を省くなどしたものだと想像されますので、ストック状態の車両以外ではあんまりあてになりません。なので単純にトランスファー・ソレノイドの動きを見たかったようなのです、当時のぼくは(笑)。

回路違いの同じメーターがもう1つ「発掘」されたので、近いうちに開発車両のR34で試して(思い出して)、2つとも先のプロチューナーにお貸しして遊んでもらいます。

#一般貸出等は行っていません

安価なVPNサーバ

DSC_6672

外出先から安全に事務所内ネットワークに接続できるようVPN(仮想プライベートネットワーク)サーバをつくりました。

ドコモのスマートフォンを使ったテザリングでは、安価なネットワークルータに備わっている場合が多いPPTPという方式では通信が遮断され、接続できません。また通信はそれほど安全ではないそうです。そこでL2TP/IPSecという方式を用いるソフトウェアを組み込んだ装置をネットワークに取り付けこれらを解決します。

使ったのは2,630えん(本体基板のみ)から買えるRaspberry Piという小型Linuxマシンで、これにSoftEther VPNというオープンソースのソフトウェアをインストールしました。このSoftEther VPNはビジネスホテルなどでVPNの通信が遮断されている場合でも専用クライアントを用いることでHTTPSに偽って(?)接続することも可能という優れものです。

事務所ネットワークにつながっている時と同様に別PCの遠隔操作やプリンターでの印刷なんかもできますが、まず出張時の「ファイルの忘れ物が無いかどうか」ストレスから開放されることが嬉しいですね。

マイクロソフトのBizSparkに参加

BizSpark_Startup

マイクロソフト社が行うIT系スタートアップ企業等を支援するプログラム BizSpark に承認されました。

同社の様々なOSや開発環境などが用意されるためWindows用ソフトウェアの制作がより便利に行えるようになりました。OEMですので詳細は伏せますが実はココアシステムズにもPCアプリケーションの製品がいくつかあるのです。

BizSparkには設立から5年未満などの条件がありますが、個人事業主でも、またオリジナルソフトウェア製品がまだ無くても参加できるようですので、開発系の事業計画がある方は申し込んでみてはいかがでしょうか。

ウェブサイトを高速な(仮想)マシンに入れ替えました

さきほどココアシステムズのウェブサイトを高速な(仮想)マシン・ソフトウェアに入れ替えました。

これまではページの閲覧・移動の度に1秒前後の待ち時間があってあまり気持ちよくありませんでしたが、現在はかなりの表示速度短縮がなされたことがご確認いただけると思います。

久々に1からサーバを(ソフトウェア的に)つくったのでずいぶん時間がかかってしまいました。

サイト確認のため少しの間不安定な状態が続くかもしれませんがお許しください。

電子メールも同様にチェック中ですので、不具合を知らせていただく場合はFAXにてお願いします。電子メールはちゃんと届くかどうかまだわかりません(^^;)。

ReadyNASでオフラインファイルの同期に失敗

最近、開発データの類を置いているNASのWindowsHomeServer機が夜中に死ぬという怪奇現象(?)が頻発していました。
調べている内にデータが壊れても困るので過去に少し使ったことがあるNETGEARのReadyNAS Ultra4を導入し、無事コピーも終え一安心だったのですが…。

一部ファイルはノートPCにWindowsのオフラインファイル機能で同期してるのですが、ReadyNASだと「プロセスはファイルにアクセスできません」といわれ同期に失敗してしまいます。
いろいろ調べてMicrosoftの開発チームblogの内容で解決できたので検索用に書いておきます。

Using Offline Files with Samba

環境:
RAIDiator-x86 4.2.19
オフラインファイルを試したのはWindows7のみ(64/32bit版とも)

1. “Enable Root SSH Access”のアドオンを入れる
2. sshにてrootでログイン
3. viなどで /etc/samba/smb.conf の [global] に以下を追加・変更する

oplocks = yes    ← 標準で 0 になってる
level2 oplocks = yes
kernel oplocks = no

4. samba(またはReadyNAS)を再起動

ただこれをせずとも共有ディレクトリでの同期は問題なかったのでパーミッションの設定だけで済んだのかもしれません。



追記:
ReadyNAS 316のファームウェア6.5.2で、アップデートで変わったのか自分で変更したのかよくわかりませんwが同じエラーが出るようになりました。同じ方法で直ったので追記します。ただ設定するファイルは上記3のじゃなく、

/etc/frontview/samba/smb.conf.overrides

あたりがいいと思います。たぶん。



追記:
ちょっと定かじゃないんですがFW 6.8のころからかReadyNAS内の編集中の共有ファイルが突然ロックされ保存できなくなることがごくたまに起こるようになりました。どうも oplocks が影響しているようで、オフにしたらそれ以来ロックされることは無くなりました。先述の、オンにしないと同期できなかったオフラインファイルも、今はなぜかオフで問題ありません。



追記:
買ってきたばかりのReadyNASはWindows10のオフラインファイルがそのまま使えてますので今はsambaの設定を変更する必要な全くないようです。



追記:
SMB Plusという純正アプリ(アドオン)でSambaの設定をいじってるとデフォルトがわかんなくなって涙目になることがあります。以下の設定ファイルに書き込まれるようなので削除・リネーム・書き換えなどしてサービスを再起動すればいいんじゃないかと思います。SMB Plusは何をしているのかわかりづらい面もあるので使わずにここに直接書くのがいいでしょう。

/etc/frontview/samba/smb.conf.overrides

WTAC車両用のセンサーユニット

VOLTEXさんご依頼の、ワールドタイムアタックチャレンジ車両用センサーユニットができました。

具体的な計測は明かせませんがエアロデバイスの確認用という感じでしょうか。チューニングカーや市販車レースぐらいではここまでやってる車両は無いので技術者として単純に楽しいですね。

ただ気になるのは、アタックカーはたいてい振動がひどいので内部はそれなりに対策しましたが、安いコネクターを使ったのだけは失敗だったかもしれません。月末のテスト走行が終わったら考えます。
