試作などに使用している簡易CNCフライスは相対位置で動作するため、失敗なんかで切削工具の位置がずれてしまうと、原点位置を目視で再調整してやらなければなりません。ただがんばっても以前と同じにはならないので、場合によっては切削物をいくつも無駄にしながら微調整を行うことになります。

そこで 自作もの日記さん を参考にX軸とY軸(前後・左右)に機械原点センサーを取り付けてみました。工具位置がずれたときもこれで再設定すれば必ず同じ位置に戻せます。なおZ軸(上下)原点はうちの用途では必要ありません。

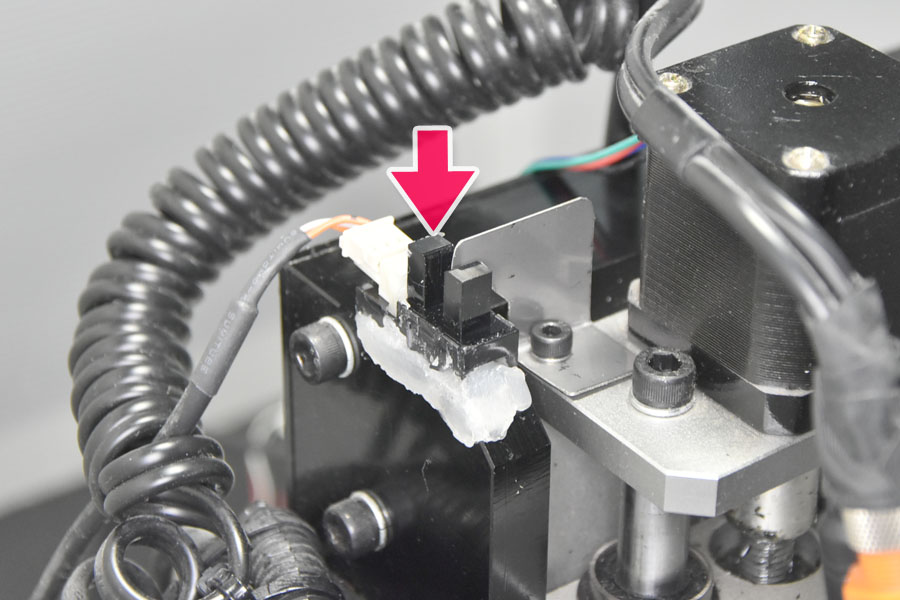

いつも使っている3M製ホットメルトでてきとーに固定した光学センサーの間を、移動する工具部に取り付けたアルミ板が遮ると、そこが原点+補正値にセットされます。ホットメルトならヒートガンで再調整できます。

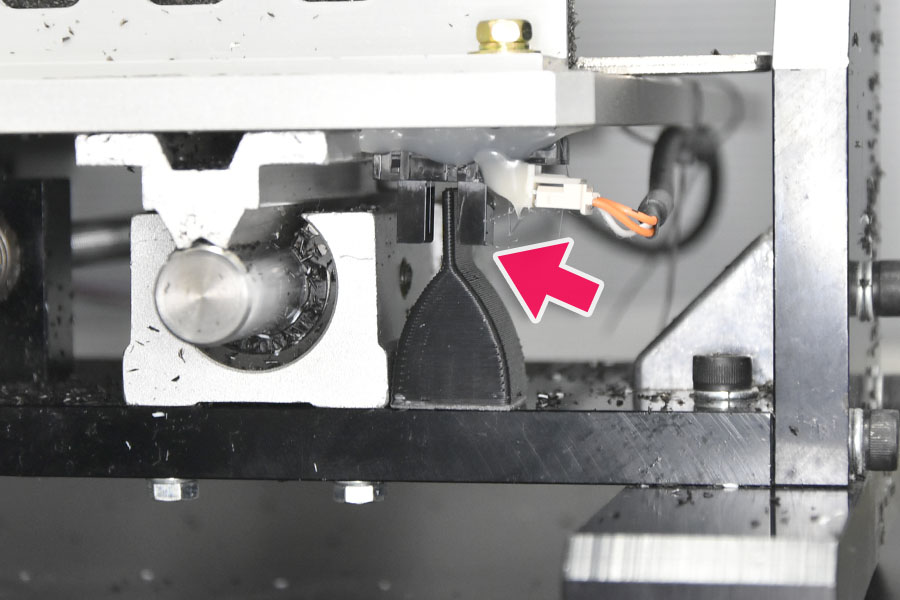

前後方向の原点センサーはキリコなどの問題で隠れた位置に付けたため、アルミ板遮光ではお掃除時に曲げてセンサーを破壊してしまいそうだったので、3DプリンターでABS材の遮光板をつくり強力両面テープで貼り付けました。気味悪いモデルですが気にしないで下さい。

なお先ほどの参考サイトのセンサー配線例は、作者様の単純な作図ミスだと思いますが、プルアップ抵抗の位置が間違っていますのでご注意下さい。このままでもON時に実測1.3V程度の出力があったので装置によっては問題ない場合もあります。
