ZC33S スイスポ ESPのトルクダウン要求でブーストが下がる

トラクションコントロールなどでESP(ABS)がエンジンECUに対して出力を下げる“トルクダウン要求”という指示があることを “ZC33S スイスポ ESPからトルクダウン要求の通信” に書きました。

これが実走ではどうなるかを、通常状態と、オリジナルの通信装置で適度(?)に入れた状態を動画にしてみました。ターボ交換車両です。

アクセルペダルは全開ですが、点火時期を遅くする“ファスト”とスロットルを閉じる“スロー”のトルクダウン要求により、負荷の一部であるブーストはもちろん下がりました。

どういうわけか「素」でこんな感じの状態になっていてブーストがちょっとしかからないクルマが世の中に何台もあります。ECUチューニングの問題にされているようですが、タイヤラウンジでこれを修理した全車両、エンジンECUとは無関係でした。ただ残念ながらこうなる原因はまだわかっていません。

お困りの方はタイヤラウンジに予約して車両を持ち込んで下さい。うちではご質問等を含め一切承っていません。

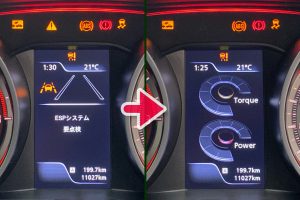

ZC33S スイスポ ABS停止中のメーター表示改善装置試作

ダートラなど非舗装路でのスポーツ走行ではABSを止めて走る場合がありますが、ZC33S スイフトスポーツでこの状態にするとびっくりマークが点滅しディスプレイは故障表示固定されまあまあうっとうしい状態になります。

そこで異常状態がわかるようある程度のチェックランプを残したまま上記を解除する装置をタイヤラウンジと試作しました。

テストなので市販はしませんがこの機能はタイヤラウンジで今後発売の製品に組み込まれるかもしれません。

なお違法改造のためのチェックランプ消去等の依頼は一切承りません。

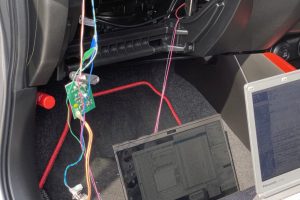

ZC33S スイスポ ESPからトルクダウン要求の通信

ZC33S スイフトスポーツで、ESP(ABS)がエンジンECUに対して出力を下げる指示を行う通信の一部を、タイヤラウンジと見つけました。

整備書によると点火時期を遅くする“ファスト”とスロットルを閉じる“スロー”のトルクダウン要求があり、動画ではESPとエンジンECUの間に通信変換装置を取付け、それぞれかなり強め(データ的には4千段階で強弱可)の制御を入れて空ぶかしをした動画を撮りました。ファストとスローは同時にも入ります。

車を遅くする通信を見つけて何の意味があるかといえば、つまりこれを止めることができるようになるわけです。

タイヤラウンジが1年以上開発を続けているブレーキオーバーライドをキャンセルする装置”BOSS”がちょうどこの位置で通信制御を行っているので、スポーツ走行時に限定してよけいな制御が少しでも入らないようBOSSに機能追加をしたいところです。

ところでスイフトECUチューニングでブーストが上がらなくなることがあると一部で言われていますが、実はエンジンECUとは関係なく何らかのESP異常でこのようなトルクダウン要求が出ておりその症状になっている可能性も高いのではと想像しています。発進時にエンストしやすい車両はきっとこれでしょう。“ESPシステム要点検”の警告表示やそれっぽいダイアグが検出されない場合も多いのがわかりづらいところ。

とはいえこれであればECUを書き換えることなくタイヤラウンジが何台か直していますので、お困りの方はご予約の上車両を持ち込んでください。一般のショップ・ディーラーでは難しいと思います。

なおうちではお問い合わせ・修理等は承っておりません。

ZC33S スイスポ用ステアリングアシスト装置開発中

タイヤラウンジが開発中のZC33Sスイフトスポーツ用ステアリングアシスト装置(仮称)の技術協力をしています。

この装置により、スイスポのスポーツ走行時の不具合の1つ、頑張ったコーナリングで重ステになる問題が(確認の範囲内では)解決できました。どうも過度なハンドリングによる横転を嫌ったメーカーの制御だったようです。なおパワステ過負荷でのフェイルセーフはどうにもなりません。

さらにこれの研究過程でできたパワステのアシスト量を増やす機能と、電気的にオーバーステア・アンダーステアに調整するコーナリングアシスト機能も付く予定です。後者については偶然気付いたものですが、スイスポにはメーカーカタログに載っていない(?)ブレーキによる姿勢制御が(ブレーキを踏んでいない)通常走行中にも行われているようで、この効きを増減させることができます。

少し話は変わりますが1年近く前に発表した同社製ZC33S用ブレーキオーバーライド解除装置”BOSS”も未だ発売に至っていないのは、上記ステアリングアシストの各種機能がBOSS(に追加するプログラム)と連携する必要があり、その調整のためサーキット走行を未だ繰り返しているためです。

で、これらの設定UIができたので紹介します。画面やボタンを専用につくると製品代金が跳ね上がるため、全車装備のメーターとクルーズコントロールのボタンを使いました。スイフト以外の多くの車種ではスピードメーターと各種警告・オドメーターの連動が切れないのでほぼ使えない技です。なお製品では一部異なる可能性があります。

またこれを活用しオープニング(ニードルスイープ)もおまけで付けました。設定でオフにもできます。

BOSSとも発売はもう少しかかります。お問い合わせはタイヤラウンジまで。

ZC33S スイスポ ブレーキオーバーライド解除

以前からタイヤラウンジと研究していた ZC33S スイフトスポーツの純正ブレーキオーバーライドシステム(BOS)の解除ができました。

BOSはアクセルよりブレーキを優先する安全機能ですが、例えばブレーキを戻したりアンダーを消したりする左足ブレーキでも電子制御スロットルを閉じてしまうため、スポーツ走行では全く必要ありません。

またまた車種によってはブレーキスイッチ配線の加工で済む場合もありますが、このクルマでそれを行うとブレーキ液圧などとの変化が合わず様々なECUにダイアグが出てエンジン出力を抑える制御を入れてしまいます。あわせてメーターディスプレイに表示されるたくさんのエラー警告も非常にじゃま。

今回はそのあたりの通信を全ていいあんばいにすることでエラー表示もダイアグも無くBOS解除ができました。

発売はもう少し先のようですが詳しくはタイヤラウンジまでお問い合わせください。

■ 追記 ‘21.3.11
本装置が制御ベースになる“ステアリングアシスト装置(仮)”も開発中です。

■ 追記 ‘21.4.19
セーフティーパッケージ仕様車で、本装置が関係するのかどうかも今のところよくわからない、クルーズコントロールのエラーが極まれに出るため調査中です。発売までしばらくかかりそうです。

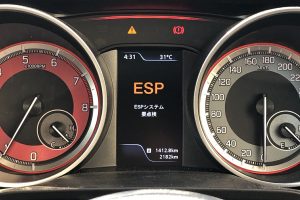

スズキ ESPシステム要点検 エラー修復装置

スイフトスポーツ(ZC33S)やジムニー・ジムニーシエラ(JB64W/JB74W)で多い、ステアリング交換時のミスなどによる“ESPシステム要点検”エラーを修復する装置を製作しました。

こうなると修理にはたいていステアリング舵角センサー・ESP(ABS)ユニット交換で20まんえんコースなところをタイヤラウンジさん(埼玉県)と部品無交換で直せたという記事を過去に書きましたが、それに必要な一部の操作をこの装置に仕込みました。

なお診断含めタイヤラウンジさんによる作業が別途必要でこれだけあってもあまり意味がありませんから貸出・販売は行いません。ご質問にもお答えできません(スズキの開発部門のぞく)。

このエラーの修理依頼はタイヤラウンジさんまで。ご予約、車両持ち込み必須です。

スイフト CVT 診断機で学習が行えない不具合を修理

ZC72Sスイフト CVT ユニット修理交換後は CVT ECU に学習をさせなければならないそうですが、スズキ純正診断機で何度実行しても未実施のダイアグが消えずまともに走行できないという車両の修理依頼がありました。

スズキ車の制御に一番詳しい タイヤラウンジさんにご協力いただき、うちが少し詳しい通信的になんとかすることで学習を正常終了させることができました。

めんどうなので詳しくはひみつですがこの異常はメーカーが対策しない限りディーラーや整備工場では修理できません。スズキの開発部門からの問合せには対応します。

修理のご相談等はタイヤラウンジさんまで。うちでは承りません。

ZC33S スイスポ ステアリング角センサー異常でESPエラー

ZC33Sスイフトスポーツで、ステアリング角センサーを新品交換してもセンサー異常のダイアグが消えないという相談がありました。メーターパネルにESPエラーが表示され、ABSの動作がおかしいそうです。

さらに新品センサーは診断機で校正(中立点学習)をしなければなりませんが、ダイアグが残っているためこれも実行できません。

整備書に従うと次の修理手順はESP(ABSユニット)交換ですが工賃込みで約20万円だそうです。適正価格とはいえなかなかのお値段。

そこでスズキ車の制御に一番詳しいタイヤラウンジに解析のご協力を仰ぎ、うちが少し得意な通信的になんとかすることで、ESPは交換せずそのままで不具合を解決することができました。校正も完了です。とここまで書いといてあれですがいろいろ面倒なので詳細は非公開です(スズキの開発部門からのお問合せには対応します)。

ただ技術力云々関係無く、今のところタイヤラウンジ以外のディーラーではESP交換以外にできることはほんとうにありません。メーカーのサポートが必要です。

ところで舵角なのになぜESP?という疑問ですが、直接はつながっていないものの管理や校正の指示を出すのがこのECUだからなようです。

なおうちでは全ての修理は承っていませんのでご相談はタイヤラウンジまでお願いします。ご予約、車両持ち込み必須です。

チューニングしたスイスポで一瞬ESPシステム要点検が表示される場合はタイヤラウンジ製VSCキャンセラーで解決するかもしれません。こちらをご覧下さい。

ZC33S スイスポ 一瞬点灯する“ESPシステム要点検” 対策

近日発売、バトルビーレーシング(BBR)製のZC33S新型スイフトスポーツ用トラクションコントロールカット装置“VSCキャンセラー”の技術協力を行っています。
※ 追記 : 現在発売中です

この試作機を検証中のBBRデモカーに極低頻度で“ESPシステム要点検”の警告が一瞬表示されるのがずっと気になっていました。数日に一度しか出ずまたすぐ消えるためログも取れず原因不明ですが、状況的にVSCキャンセラーの不具合とはちょっと思えません。
※ 常時表示される場合は車両の異常ですのでディーラーで点検してもらって下さい

このあたりはかなり細かく対応したのですが、どうせならクルマの通信自体が問題というほぼありえない可能性もつぶしておこうということで、ESP警告が間違って表示されるかもしれない条件をPCで再現しながら、本当の異常以外はフィルタリングするプログラムをVSCキャンセラーに組み込みました。

チューニングスイフトがまだ少ないので情報がほとんどありませんが、この警告が出るユーザさんには突然鳴るピコーン音でのストレスが無くなるかもしれません。

BBR製ZC33S用VSCキャンセラーの詳細はこちら】

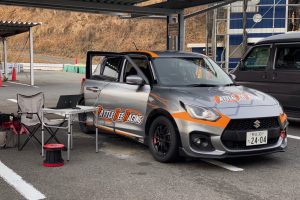

ZC33S スイスポ用VSCキャンセラーをハイパミで最終テスト

ハイパーミーティング(筑波サーキット)で、近日発売のZC33Sスイフトスポーツ用トラクションコントロールカット装置“VSCキャンセラー”(バトルビーレーシング製/以下BBR)の最終テストを行いました。技術協力。

VSCキャンセラーは、純正のESP OFFボタン長押しでもスリップやGなどで介入してくるトラクションコントロールやスタビリティコントロールを、ABSを残したままカットすることができます。

いまどきの電子制御は(純正ESP OFFでも)とても自然に感じる入り方をするためスポーツ走行で奇妙なアンダーステアになる乗り味が“FFだから”、“そういうクルマだから”と勘違いしがちですが、余計な安全機能から一時的に開放してあげることで実際のスイスポはニュートラルステアで非常に優秀なボディーや足回りを持つ楽しいスポーツカーになることがこれまでのテストからわかっています。

今回走行のBBRスイスポはVSCキャンセラー装着以外には、サスペンション(BBR製)・ブレーキパッド(BBR製)・ECU(BBR製)・LSD・タイヤ(RE-71R)・ホイール(16インチ)を交換したお手軽仕様ながら、RevSpeed誌のカモ編集員(アマチュアドライバー)の運転で1分6秒5という立派なタイムでした。このクルマのように踏んで曲げるセッティングは、VSCキャンセラー無しでは純正ESP ECUが許してくれません。

またESPカット時には、フルブレーキでハザードを点滅させる純正エマージェンシーストップシグナル機能も停止させます。スポーツ走行時の自動ハザード点灯で「よけてくれるんだな」と勘違いした後続車から追突されるという重大事故を防ぎます。

BBR製ZC33S用VSCキャンセラーの詳細はこちら】

ZC33S スイスポ用VSCキャンセラー 【試作】

新型スイフトスポーツZC33S用のトラクションコントロール(横滑り防止機能)全カット装置、バトルビーレーシング製“VSCキャンセラー”の開発協力を行いました。ボタン1つでESPオフ、ノーマル復帰が自在です。

またスポーツ走行時にかっこ悪い、強いブレーキでハザードが高速点滅する純正機能「エマージェンシーストップシグナル」もキャンセルできるようにしました。

ZC33S用は同社製VSCキャンセラーシリーズの中で一番複雑な仕組みなのですが、車両発売後1週間でその試作機ができているのは、実は年始に発売された普通のスイフト(ZC13S)で9ヶ月間バトルビーレーシングさんと見込みで研究を行っていたからなのです。スイスポと全く違ったらどうしようとドキドキしていましたが小変更で済みました。

BBR製ZC33S用VSCキャンセラーの詳細はこちら】

ZC32Sスイスポ用メーター拡張装置の試験

前回のR35GT-R用に続き、ZC32S スイフトスポーツでもメーター拡張装置がつくれないか試してみました。バトルビーレーシングさん共同開発。

地味に左端の水温計も動かしてます(気付きました?)。ランプの点滅とかは気にしないで下さい。

スピードメーターの通信をいじるとこのクルマもR35と同じようにオドメーターが勝手に進んでしまいましたが、どうもそれをキャンセルするフラグが見つかったっぽいです。試作機が準備できれば実車で充分確認したいところですね。

今後いろいろ機能を加えて、だーいぶ先ですがバトルビーレーシングさんとうちから発売予定です。

本庄サーキット BBR Enjoy走行会

ココアシステム技術協力の ZC31Sスイフトスポーツ用BBR製VSCキャンセラー(VSCC) が本日新発売のため、同時イベントとなるBBR Enjoy走行会におじゃましました。

本庄サーキット(埼玉)は台風の影響でどしゃ降りでしたが、発売を楽しみにしていただいていたという何名かのZC31SユーザさんたちがVSCCを購入、即・実戦テストをなさっていました。

ESPフルカットが確実にタイムアップにつながるドライコンディションでまたアタックしてみてください(^^)。

ZC31S用ESP完全オフ装置(VSCC)は9/16発売

VSCCZC31S

ココアシステムズ技術協力の ZC31Sスイフトスポーツ用BBR製VSCキャンセラー(VSCC) が9月16日の発売に向け初期ロット分の生産が佳境に入っているそうです。

ZC31S 2型以降に標準装備のESP(横滑り防止機能)。純正ESP OFFボタン長押し操作では機能が切りきれずスポーツ走行時ドライバーの期待と違う動きをする場合がありますが、このVSCCはボタンワンプッシュでABSを残したままESPを完全カットすることが可能です。VSCCをOBD2診断ポートに差したままであればエンジン再始動後も直前のESPオフ・オン状態をキープするためいちいち再設定する手間もありません。

発売元のタイヤラウンジさんにて数量限定で予約受付中です。また発売日に同社が本庄サーキット(埼玉)で行う走行会はいち早くVSCCを体験するチャンスですので、興味のある方はぜひ遊びに行ってみてください。入場無料です。各メーカー・ショップも出展しており走行会に参加しない方にも楽しいイベントになっていると思います。

■追記 : タイヤラウンジオンラインショップで発売中です

ZC31S スイスポ用VSC Canceller続報

DSC00040

技術協力を行っているバトルビーレーシング製ZC31Sスイフトスポーツ用VSC(ESP)キャンセラーがもうすぐ完成のようです。

この装置を取り付けることで純正のボタン操作では切りきれない横滑り防止・トラクションコントロール機能を完全オフにできます。OBD2ポートへのポン付けで、また装着中はエンジン再始動後も設定状態が続く状態保持機能付き。

発売中の86/BRZ用も大変でしたがZC31S用はそれ以上に時間がかかりました。

スポーツ走行・サーキット走行好きなスイスポユーザはぜひ。なおZC32S用は発売中です。

発売日等詳細はバトルビーレーシングさんまでどうぞ。



追記 : 発売されました。詳細はこちら

ZC31Sスイスポの技術協力

DSC00025

Battle Bee Racing(BBR)さん発売予定のZC31Sスイフトスポーツ用新製品の技術協力を行っています。

開発は思いの外順調なようですので発表も近そうです。

ZC31Sユーザさんは今後のBBRさんウェブサイトまたはFacebookを要チェックですね(^^)。

開発協力のスイスポ製品もうすぐ発売

ココアシステムズ開発協力のZC32S スイフトスポーツ用製品「Vehicle Stability Control Canceller」(旧 ESP&TCS cut CPU/Vehicle Stability Control Cancel CPU)が11月11日発売だそうです。標準価格39,800円。

ケーブルや化粧プレートなどが写真にないのでわかりづらいですが、車両診断ポートにつなぎスイッチを押すだけで横滑り防止機能(ESP)とトラクションコントロール(TCS)が切れ、余計な制御なく走行を楽しむことができます。なおその時もABSは残るため安全。車両に接続したままにしておけば常時その状態がキープされるため走行前にカットし忘れる心配もありません。ノーマル復帰もボタン一発です。

非常にシンプルですがかなりのハイテク動作です。

詳しくはタイヤラウンジさんまでお問い合わせください。

雑誌取材の見学に本庄サーキットへ

このところ少しお手伝いをしているタイヤラウンジさんのZC32Sスイフトスポーツの雑誌取材があるということで見学に行ってきました。

ESP&TCScutCPUで横滑り防止機能・トランクションコントロールをオフにした状態とノーマル状態との比較ではやはり前者の方がタイムがよく、縁石で飛んだ時にもスロットルが戻ること無くコントロールでき、またABSもちゃんと動作するので、スポーツ走行には必須の装置だというプロドライバーの評価でした。

ZC31Sスイスポ用の開発時にはまた協力させてください。

現行スイフト用新製品技術協力続き

先日に引き続き、タイヤラウンジさん発売予定のZC32Sスイフトスポーツの横滑り防止機能(ESP)・トラクションコントロール(TCS)を完全カットする新製品の技術協力を行いました。

想像できるパターン全てでの動作確認がとれたそうであとはパッケージにするだけのようです。

本庄サーキット(埼玉)での雑誌取材があるとのことで、スイスポユーザさんはそちらでタイヤラウンジさんにおねだりすれば試させてもらえるのでは無いかと思います。たぶんそのままESP/TCS OFFの状態でフリー走行で走れます。興味ある方は問い合わせてみてください(結構すぐの日なのでこの記事を見るタイミングによっては取材は終わってるかも)。

ZC32スイフトスポーツ用新製品の技術協力

Battle Bee Racingさん発売予定の新製品「VSCキャンセラー」の技術協力を行いました。

現行スイフトスポーツ(ZC32S)の横滑り防止機能・トラクションコントロールを完全カットする装置で、おそらく世界初の製品です。純正のOFFスイッチでは実際には介入がありスポーツ走行時ナゾの減速と戦わねばなりませんが、これはほんとの完全オフだそうです。

ZC32S SWIFT SPORTの本当のパワーを解き放つ、サーキット走行好きには必須の製品になりそうですね。もうすぐ完成のようです。

詳しくはこちら
