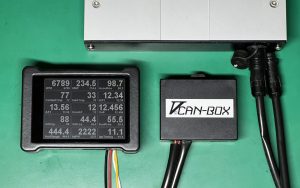

V CAN BOXがAEM CD-5/CD-7に対応

HKS F-CON V Pro 3.4/4.0と社外メーターディスプレイを接続するDo-Luck製 V CAN BOX for General CAN(仮)がAEM CD-5/CD7でも簡単に使えるようになりました。技術協力。表示できるVPro内部値は姉妹品のRacepack IQ3用 V CAN BOX の記事をご覧下さい

製品とは全く関係無い部分ですがメーター表示設定を行うソフトウェア AEM DashDesign がなかなかわかりづらいので気付いたことを簡単に記しておきます。パソコンに疎い方には難しいかもしれません。なおWindows10での説明ですのでその他OSでは一部異なります。



■ フォントが正しく表示されない

DashDesignはWindowsのシステムロケールが日本語だと以下のように設定フォントが全く反映されず、また本体にアップロードした画面もこれと同じものになっちゃいます。上と見比べて下さい、「℃」なんかもヘンです。

対策は2つあって、簡単なのは [コントロールパネル] – [地域] – [管理] – [システム ロケールの変更(C)…] で“英語(米国)”などを選択しOSを再起動することですが、通常使用時はいちいち“日本”に戻さねばなりません。面倒だけど最適なのは Locale Emulator でこれだけ英語のロケールに設定したショートカットを作成すること。方法は検索して下さい。DashDesignプログラムは標準で以下にインストールされています。

64bit版Windows
C:\Program Files (x86)\AEM\DashDesign\AEM DashDesign.exe

32bit版Windows
C:\Program Files\AEM\DashDesign\AEM DashDesign.exe



■ 初期画面はデモ用

購入直後に表示される画面は本体からダウンロードできないので利用できません。最初にCD-5/CD-7を使用する場合、DashDesignから画面も含め全てが一切無い初期ファイルを作成し、画面であれば [Display] から任意の1面を表示し [Edit] – [Paste Screen From Setup File…] で準備されたデザインを1つずつ貼り付ける、または自分でデザインし、項目に入力データを関連づけるという作業を行います。詳しい操作は説明書をどうぞ。

ちなみに購入直後のメーターデザインはたぶん以下のファイルです。
C:\Users\[ユーザ名]\Documents\AEM\DashDesign\Setups\Generic\Default-Black-Blank.aemcd7

初期の起動画面(Splash Screen)的なものは以下フォルダのStartScreen#.pngですが、CD-7ロゴ入りはあってもCD-5のはなし(なぜ?)。設定アップロード時にはその場所のファイルが参照されるため、別のPCでも変更を行う場合は気をつけて下さい。起動画面を使用しない場合はその分早くメーター表示が始まります。
C:\Users\[ユーザ名]\Documents\AEM\DashDesign\Graphics\Backgrounds\



■ 車速が“km/h”じゃない

GPS付きCD-5/CD-7で表示される車速は単位がmph(マイル/時)で、km/h表示にする場合は計算した項目を追加する必要があるようです。未確認ですがたぶん [Setup] – [Display…] – [Scalars] で Scalar を 1.60934 にした計算式を設定し、[Output] の Output Name に “GPS Speed(km/h)”(例)、Operation にさっきの計算式の名前、Primary Input に“GPS_Speed”ってするんじゃないかしらん。V CAN BOX for General CAN(仮称)に添付する設定ファイルには入れてあります。



■ ユーザは設定情報をExportできない

画面デザインやCANチャネル情報などAEMが標準で準備したものは使用中の設定にImportできますが、DashDesignにExportの機能が用意されていないため、V CAN BOX for General CAN(仮称)のCAN設定を導入する場合は全て上書きするしか手がありません。ユーザ設定済の項目も再度入力する必要があります。AEM DashDesignの仕様です。すみません。その代わり先のデフォルトデザインをVProデータ仕様に変更したものを内蔵しましたので半分ぐらいはそのまま使用できます。



V CAN BOX for General CAN(仮称)のお問い合わせはDo-Luckさんまで。CD-5/CD-7の使い方等についてはAEMまたはご購入店にどうぞ。

OBD2 – Bluetooth接続装置試作

車両診断コネクター(OBD2)のCANとK-LineをBluetoothで制御できる装置を試作しました。

ありがちですけどスマホでなにか操作できるようにしてみます。

ベンツSクラスW221後期に流れるウインカー

ユージーランドボディーさんによるメルセデスベンツSクラスW221後期のシーケンシャルウインカー化の技術協力を行いました。

これまでもW221前期用社外「後期ルック」ライトの改造サポートを行ってきましたが、後期純正LEDウインカーは動作変更に伴う“玉切れ”警告が止められず見送らざるをえませんでした。

しかし今回これのキャンセル方法を見つけたので後期ウインカーも流せるようになりました。

W221前期・後期ともシーケンシャル化は作業工程が多く時間がかかるので2週間以上の車両預かり必須だと思いますが興味ある方はユージーランドボディーさんまでご連絡ください。DEPO製など後期仕様社外ヘッドライトのウインカー故障もシーケンシャル化により(結果的に)修理できる場合もあります。

なおうちでは他車種も含めシーケンシャルウインカーに関するお問合せ・ご依頼は承っておりません。

F-CON V Pro 4.0/3.4の情報をOBD2メーターに出力

自動車エンジンコンピュータHKS F-CON V Pro 3.4/4.0の内部値をAIM MXSなどレース用メーターディスプレイに出力するDo-Luck製V-CAN BOX for General(仮称/開発中)に、ISO CANと呼ばれる汎用プロトコルを追加しました。技術協力。

ISO CANはOBD2診断ポートに接続するディスプレイにはたいてい組み込まれているのでそれによりVProデータのお手軽表示が行えるようになりました。上の写真はDefi SPORTS DISPLAY F、下2つはHKS OB-LINKとBLITZ タッチブレインに接続しています。机上ではほとんどの項目が0でテストにならないので値は偽装していますが内部的には正しく変換されています。

ISO CANでの表示項目はディスプレイ製品の仕様によりますが、エンジン回転・車速・水温・インマニ圧(ブースト)・点火時期・電源電圧・吸気温・アクセル開度・電スロ開度・大気圧・油圧・燃圧・油温・A/F(ISO CANはラムダなのでガソリンの理論空燃比で計算)に対応しています。ただ規格でブーストは+154kPa程度(絶対圧255kPa)、車速は255km/hまでの出力しかありません。

V-CAN BOXはレース用メーターディスプレイとつなげて頂くことでさらにたくさんの値が表示できます。項目の詳細は発売中のRacepak IQ3用V-CAN BOXの案内ご覧下さい。なおこちらは通信速度が異なる関係でISO CANの対応は難しいです。

ご質問や対応メーターディスプレイの追加等についてはDo-Luckさんまで。

ZC33S スイスポ 一瞬点灯する“ESPシステム要点検” 対策

近日発売、バトルビーレーシング(BBR)製のZC33S新型スイフトスポーツ用トラクションコントロールカット装置“VSCキャンセラー”の技術協力を行っています。

この試作機を検証中のBBRデモカーに極低頻度で“ESPシステム要点検”の警告が一瞬表示されるのがずっと気になっていました。数日に一度しか出ずまたすぐ消えるためログも取れず原因不明ですが、状況的にVSCキャンセラーの不具合とはちょっと思えません。
※ 常時表示される場合は車両の異常ですのでディーラーで点検してもらって下さい

念のためこのあたりはかなり細かく対応しましたが、どうせならクルマの通信自体が問題というほぼありえない可能性もつぶしておこうということで、ESP警告が間違って表示されるかもしれない条件をPCで再現しながら、本当の異常以外はフィルタリングするプログラムをVSCキャンセラーに組み込みました。

チューニングスイフトがまだ少ないので情報がほとんどありませんが、この警告が出るユーザさんには突然鳴るピコーン音でのストレスが無くなるかもしれません。

BBR製ZC33S用VSCキャンセラーの詳細はこちら】

ZC33S スイスポ用VSCキャンセラーをハイパミで最終テスト

ハイパーミーティング(筑波サーキット)で、近日発売のZC33Sスイフトスポーツ用トラクションコントロールカット装置“VSCキャンセラー”(バトルビーレーシング製/以下BBR)の最終テストを行いました。技術協力。

VSCキャンセラーは、純正のESP OFFボタン長押しでもスリップやGなどで介入してくるトラクションコントロールやスタビリティコントロールを、ABSを残したままカットすることができます。

いまどきの電子制御は(純正ESP OFFでも)とても自然に感じる入り方をするためスポーツ走行で奇妙なアンダーステアになる乗り味が“FFだから”、“そういうクルマだから”と勘違いしがちですが、余計な安全機能から一時的に開放してあげることで実際のスイスポはニュートラルステアで非常に優秀なボディーや足回りを持つ楽しいスポーツカーになることがこれまでのテストからわかっています。

今回走行のBBRスイスポはVSCキャンセラー装着以外には、サスペンション(BBR製)・ブレーキパッド(BBR製)・ECU(BBR製)・LSD・タイヤ(RE-71R)・ホイール(16インチ)を交換したお手軽仕様ながら、RevSpeed誌のカモ編集員(アマチュアドライバー)の運転で1分6秒5という立派なタイムでした。このクルマのように踏んで曲げるセッティングは、VSCキャンセラー無しでは純正ESP ECUが許してくれません。

またESPカット時には、フルブレーキでハザードを点滅させる純正エマージェンシーストップシグナル機能も停止させます。スポーツ走行時の自動ハザード点灯で「よけてくれるんだな」と勘違いした後続車から追突されるという重大事故を防ぎます。

BBR製ZC33S用VSCキャンセラーの詳細はこちら】

鈴鹿サーキットでVOLTEXエアロ車両の荷重計測

先日富士スピードウェイのコースレコードを更新(1’37.381)したG-FORCEランサーエボリューションは直後にタイヤがバーストしたそうです。VOLTEX製エアロデバイスによる強烈なダウンフォースにタイヤが根を上げたと考えられます。

Attack鈴鹿のイベントが行われる鈴鹿サーキットは高速コーナーが多く特に危険なため、VOLTEXさんの依頼で走行中の荷重の計測と、危険域でドライバーのNOB谷口さんにそれをお知らせする装置開発を行いました。

ただAttack開催まであと1週間だったのとこの装置は今回しか使わないとのことで、時間と費用の面から、昨年オプション誌に協賛したGPSロガーのドリフトボックス連動で300km/hを越すとLEDが光る装置を流用しました。

サスペンションストロークを記録するロガーのDL1はRS232Cのシリアル通信で様々なデータを出力しているので、これで値を確認し設定荷重を越えたところで警告を行います。荷重はストローク×バネレートの概算値です。車高調整やバネ交換でもすぐ対応できるようWindows用の設定ソフトウェアも準備しました。

装置はドライバーから見えるようダッシュボードに貼り付けます。

結果はエンジントラブルのため1周全開というわけではありませんでしたが、高速サーキット用に改良されたVOLTEXエアロはお知らせ装置が警告を出すことなくコースレコードが充分狙えるものであることがわかりました。

来シーズンも期待できそうですね。

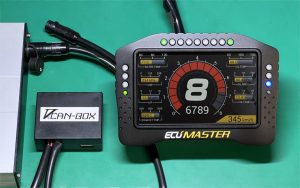

F-CON V Pro 4.0/3.4の情報をAIM MXS(など)に表示する装置

社外エンジンECUのF-CON V Pro 4.0/3.4をAIM MXS Stradaに接続するDo-Luck製品(試作)の技術協力を行いました。モニターがボケてるのは保護フィルムのためです。

表示項目等は発売済のRacepak IQ3用V-CAN BOXと同じですが、特殊な通信が必要なRacepakとは異なり、汎用CAN出力に変換した上でAIMの設定により各項目の受信を行う方式のため、たぶん同じような感じで(Racepak以外の)いろいろな外部メーターで使えると思います。

発売は未定ですが、東京オートサロン2018の同社ブースにて展示予定のようですので興味ある方はぜひ遊びに行ってください。

なおRacepak IQ3と接続するドゥーラック製V-CAN BOX for Racepakは現在発売中です。

他社メーターとの接続のご相談のほかお問い合わせはドゥーラックさんへ。

圧力センサー内蔵シフトノブ用コントローラーを試作

圧力センサー内蔵シフトノブ用のコントローラーの試作機ができました。競技車両などで使われるドグミッション(シンクロ機構の無いトランスミッション)及び対応ECUなどと組み合わせれば、アクセル全開のままシフトアップするフラットシフトや、スロットルを自動で開いてスムーズなシフトダウンを行うブリッピングが実現できます、たぶん。特にターボ車でのフラットシフトはブーストを落とさず走れるのでかなり効果的、なはず。

ECUへの出力は、ノブの圧力がそのまま電圧で出るアナログポートと、押す・引く個別の条件でオンになるデジタルポートを2つ準備しました。

またスロットル入力を備えましたので、アクセル80%以上でのシフトチェンジ時のみオンというちょっと細かい指定が行えます。シーケンシャル(Iパターン)のトランスミッションでは圧力の方向がそのままアップ・ダウンですが、Hパターンの場合は同じ方向でもどちらもあるので重要な条件です。

あとF-CON V Pro 3.2xのようなレブリミット変更時間の指定がないECUで使用できるよう、短時間の入力でもオンを一定時間保持する機能をつけました。

以上の設定や圧力センサー・スロットルのイニシャライズはPCで行います。

コントローラー側でどういった制御が必要なのかよく知らず脳内妄想だけで作ったので製品版とは異なります。これから実車で試しながら必要なパラメーターを加えていくので発売未定ですが、サポート車両には試作機提供しますのでご連絡ください。

F-CON V Pro 4.0/3.4の情報をRacepak IQ3に表示する装置

社外エンジンECUのHKS F-CON V Pro 4.0/3.4(以下VPro)をRacepak IQ3(同IQ3)に接続するDo-Luck製“V-CAN BOX for Racepak”の技術協力を行いました。VPro・IQ3ともメーカー独自の通信プロトコルが用いられているためV-CAN BOXがこの間を取り持ちます。

本製品により以下のVPro内部データをIQ3に表示させることができます。

■ 表示項目 (VPro4.0専用項目が含まれます)
回転速度・吸気圧・アクセルポジション・水温・吸気温・A/F1・A/F2・ノック1・ノック2・電源電圧・車速・油温・燃温・排気温・他温1・他温2・大気圧・油圧・燃圧・燃料ゲージ・スロットル1・スロットル2・燃料メイン合計・点火メイン合計・目標VT(IN)・目標VT(EX)・実測VT1・実測VT2・実測VT3・実測VT4
※ VProにパスワードが設定されている場合、燃料メイン合計・点火メイン合計・VT(可変バルブタイミング)関連の項目は出力されません

一般的な外付けメーターの設置では、本体価格はもちろん手間や工賃も思いのほかかかりますし、増設センサー部からの液・エア漏れなどリスクも増えますので、特に複数取り付けをご検討の場合はIQ3 + V-CAN BOXの導入をおすすめします。V-CAN BOX for RacepakはVProとIQ3の通信ポートにコネクターを挿すだけの簡単接続です。

GPSアンテナが接続できないロガー無し版のIQ3でも、VProに車速入力がされていれば車速・ギアポジションの表示が行えます。またロガー付きIQ3では、(VProにパスワードが設定されていない場合)燃料や点火といった内部値までもコース図とともに記録できるため走行解析がより緻密なものとなるでしょう。

プロショップが使用するVPro設定ソフトPowerWriterとの連携機能により、VPro通信アダプターとV-CAN BOXの同時利用が可能です。ただしPowerWriterのリンク中はそちらの通信を優先するためIQ3の表示は一部項目に限られます。

ドゥーラック製V-CAN BOX for Racepakは現在発売中です。

またAiM MXS Strada(などIQ3以外)用を現在開発中です。

お問い合わせは、どちらの製品もドゥーラックさんへ。

歪みセンサーADC HX711 のナゾシグナル

圧力センサー内蔵シフトノブのアンプ的装置を開発中です。圧力センサーにはストレインゲージが使われているので、対応ADコンバータのHX711に接続しマイコンから読み出していますが、上の方のビットが全部1とかひどい値をたまに受信します。HX711は80Hz(80SPS)のデータレートモードに設定し、マイコンでの読み出しは50〜80Hzで試しました。

問題がプログラムなのか回路なのかストレインゲージのノイズ??なのか何日も悩みながらオシロをポチポチしていたら、読み出すためのシリアルクロック(PD_SCK)を入れる前にHX711から80ns程度のデータアウトプット(DOUT)が出ているところが見つかりました。

データシートでは送信後のDOUTがLowになると次の送信準備完了となっていますが、実はそこから10ms以上経って出力されるデータシートに載っていないナゾシグナル後でないと読み出してはいけないようです。さもないとどこかのタイミングでデータにこれが重なり1を読んでしまいます。

DOUTがLowになってから12.5ms後に送信要求(80Hzタイマーの使い回しで数字に意味は無い)、としたのが直前の写真で、これで何時間か読み出しを続けていますが異常値はありません。というかですね、1回の読み出しにトータルで23ms必要ということは43Hzです。80Hzモードなのに。。。

仕様と違う速度はとりあえず目をつぶって、プログラム的には単純に40Hzで読み出せばいいのかなと試したんですが、タイミングが変わる場合があるのか異常値が出てました。前述のようにLow後一定時間待つか、このナゾシグナル自体を確認してから送信要求を出すか、ですね。うちでは後者にしてますので今後発売のHX711が「改良されないこと」を祈るばかりです(笑)。

LINKのデータを外部ロガーに入力する装置

計測サポートをするチームカーショップドリーム RX7 が World Time Attack Challenge で走るまであと1週間。

このクルマで使う予定のデータロガー Racetechnology DL1 にエンジンECU の LINK のデータを送信するためのアダプターをつくりました。DL1 は RS232C、LINK は CAN で、そこをいいあんばいに変換します。

DL1 には内蔵の G センサーと GPS の他に4輪のサスペンションストロークセンサーが接続されますが、このアダプターにより LINK のエンジン回転、ブースト、スロットル、水温、ECU 電圧等をあわせて記録できます。空燃比や燃料・点火などエンジン ECU セッティングに関わる部分はあえて出力しないことにしました。それぞれのセンサー出力をロガーに接続してもいいのですが、こっちの方が電線2本で簡単なのと、センサー配線を分岐することによる無用なトラブルが防げます。

LINK の細かい内部ログを見ることも重要ですが、GPS によるコース位置とあわせて先の項目をチェックすることで、例えば不具合時に素早く状態を想像することができます。

一点ものなので製品化はありません。

ZC33S スイスポ用VSCキャンセラー 【試作】

新型スイフトスポーツZC33S用のトラクションコントロール(横滑り防止機能)全カット装置、バトルビーレーシング製“VSCキャンセラー”の開発協力を行いました。ボタン1つでESPオフ、ノーマル復帰が自在です。

またスポーツ走行時にかっこ悪い、強いブレーキでハザードが高速点滅する純正機能「エマージェンシーストップシグナル」もキャンセルできるようにしました。

ZC33S用は同社製VSCキャンセラーシリーズの中で一番複雑な仕組みなのですが、車両発売後1週間でその試作機ができているのは、実は年始に発売された普通のスイフト(ZC13S)で9ヶ月間バトルビーレーシングさんと見込みで研究を行っていたからなのです。スイスポと全く違ったらどうしようとドキドキしていましたが小変更で済みました。

BBR製ZC33S用VSCキャンセラーの詳細はこちら】

LINK ECUの情報をRacepak IQ3に表示する装置

10月オーストラリアで行われる World Time Attack Challenge 参戦のチームカーショップドリーム RX7 の計測サポートを行うことになりました。

この車両ではエンジンECUにLINK Fury、メーターにRacepak IQ3を使っているということでしたので、オートプロデュース ボス様にこれに近い(?) LINK Tuhnderをお借りし、手持ちの装置で変換機を作ってみました。新規に基板を起こす時間はありませんからあれもこれも入力とはいきませんが。

またLINKの出力はkPaのブーストやラムダでイメージわかないので、kg/cm2 とガソリンのA/Fに変換するオプションも付けました。

車両はすでに洋上なのでエンジン回転など実車確認が必要なものは現地で行います。たぶんそう問題は無いと思います。

非売品です。

Racepak IQ3に外部ロガーのデータを再生させる装置を試作

ボディショップオガタさんにお借りしているRacepak IQ3に他の外部ロガーで取ったデータを再生させる装置を試作してみました。

Racepak IQ3はセンサーがV-NETと呼ばれる独自CANでつながる仕組みになっているので、ニセの通信でセンサーを認識させそこに値を流します。このあたりはだいたい解析してあります。

結構かっこいい!

、、、のですが、一度にこんなに数字を見せられてもなんにもわかりません。こりゃボツですね。

なお本技術の一部は、HKS F-CON V Pro 3.4/4.0の内部値をRacepack IQ3に表示するDo-Luck製 V-CAN BOX に採用されています。IQ3以外の追加メーター不要、ポン付けで重要な車両情報がほぼ見られるとても便利な仕組みです。詳しくはドゥーラックさんまでお問い合わせください。

CANの通信内容を調べる手伝いツール

CANの通信内容を調べる手伝いになるソフトウェアをつくりました。

通常用いる調査方法はだいたい入れたので(というほどたいそうなものでもありませんが…)、市販ツールより短時間で目的のパラメータを調べることが可能です。

販売はしません。

ココアシステムズではこういった自動車の内部通信解析も承っていますので興味のある方はお問い合わせ下さい。

300km/hをお知らせする装置

オプション誌の依頼で、車載GPSロガーのドリフトボックスと連動し300km/hになるとLEDが点灯する装置を製作しました。

クローズドコースでの加速テストでは300km/h越えが一つの目標になるようで、プロドライバーが(誤差が大きいスピードメーターを注視するより)簡単にわかると面白そうということです。

ただこの車速はテストができませんから設定速度やLEDの輝度・点灯速度(パっと点くより少しふわっとした方が目に優しい)をPCからUSBで変更できるようにもしときました。

あとおまけでUSBモバイルバッテリーでロガーを動作させる電源ケーブルも製作しました。シガーソケットがないチューニングカーも多く電源取り出しには苦労することが多かったんですって。

DriftBox用 外部表示装置を試作

G/ヨーセンサー内蔵GPSロガー”ドリフトボックス”(製品名)の液晶ディスプレイが小さくて走行中に見られないとのことで外部ディスプレイを製作するための試作を行いました。

ドリフトボックスの日本語説明書にアスキーデータがCSVで1/10秒ごとに出ているとあったので(※通信スピード57,600bpsの記載は間違ってます。正しくは115,200bps)、Windowsタブレットに表示する簡単なプログラムをつくって近所を走行してみました。

あとは装置にどうまとめるかですね。細かいところを決めるが一番時間かかります。

ランサーエボ10用カーナビ日よけの3Dデータ

営業車のランサーエボ10のカーナビが反射で見づらいときがあるので3Dプリンターでサンバイザーをつくってみました。思いのほか良かったので、3D設計素人ですがモデルデータを公開します。興味ある方は参考にして下さい。

ランサーエボ10 社外ナビ用日よけデータ(stl)

エボ10以外の車両でも利用できると思いますが、少し上を向いているナビ取付にあわせ写真のようにじゃっかん角度(15°)をつけているので、場合によってはあんばいが良くないかもしれません。実際、DVDの出し入れが大変まんどくさいことになりました。。。

最大幅208mmなのでお使いの3Dプリンターの出力可能サイズを確認ください。またPLA樹脂だと真夏の車内でたぶん溶けますので、ABSかそれ以上の耐熱素材を使って下さい。取付は内装用の両面テープで。

なおお問い合わせやご要望、販売等は承りません。

ZC32Sスイスポ用メーター拡張装置の試験

前回のR35GT-R用に続き、ZC32S スイフトスポーツでもメーター拡張装置がつくれないか試してみました。バトルビーレーシングさん共同開発。

地味に左端の水温計も動かしてます(気付きました?)。ランプの点滅とかは気にしないで下さい。

スピードメーターの通信をいじるとこのクルマもR35と同じようにオドメーターが勝手に進んでしまいましたが、どうもそれをキャンセルするフラグが見つかったっぽいです。試作機が準備できれば実車で充分確認したいところですね。

今後いろいろ機能を加えて、だーいぶ先ですがバトルビーレーシングさんとうちから発売予定です。
