LINKのデータを外部ロガーに入力する装置

計測サポートをするチームカーショップドリーム RX7 が World Time Attack Challenge で走るまであと1週間。

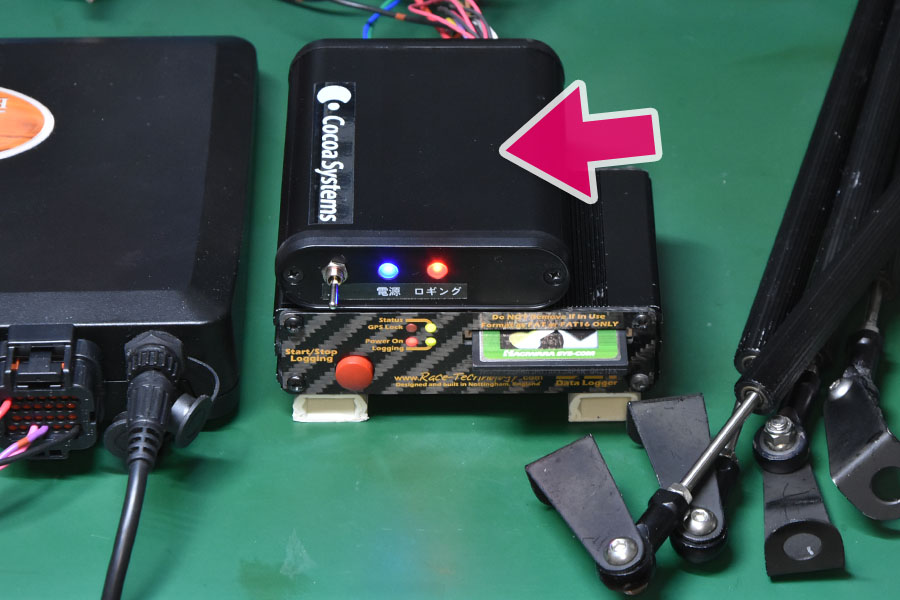

このクルマで使う予定のデータロガー Racetechnology DL1 にエンジンECU の LINK のデータを送信するためのアダプターをつくりました。DL1 は RS232C、LINK は CAN で、そこをいいあんばいに変換します。

DL1 には内蔵の G センサーと GPS の他に4輪のサスペンションストロークセンサーが接続されますが、このアダプターにより LINK のエンジン回転、ブースト、スロットル、水温、ECU 電圧等をあわせて記録できます。空燃比や燃料・点火などエンジン ECU セッティングに関わる部分はあえて出力しないことにしました。それぞれのセンサー出力をロガーに接続してもいいのですが、こっちの方が電線2本で簡単なのと、センサー配線を分岐することによる無用なトラブルが防げます。

LINK の細かい内部ログを見ることも重要ですが、GPS によるコース位置とあわせて先の項目をチェックすることで、例えば不具合時に素早く状態を想像することができます。

一点ものなので製品化はありません。
