3Dプリンターでつくるステアリングセンター測定器

診断機を使ったステアリング中立点設定やホイールアライメント調整を行う時にステアリングセンターをぴったりの位置にあわせますが、やってみるとわかりますけどこれが意外と難しいのです。いまの車はステアリング舵角などによってブレーキをつまんだりする姿勢制御が常に行われるため、舵角センサーと実走のゼロ位置をあわせるのはまあまあ重要。

ということで熱熔解積層型3Dプリンターで簡単な測定器を作ったので3Dデータを公開します。なおホーンがステアリングホイール面から20mm以上出ているものには使用できません。

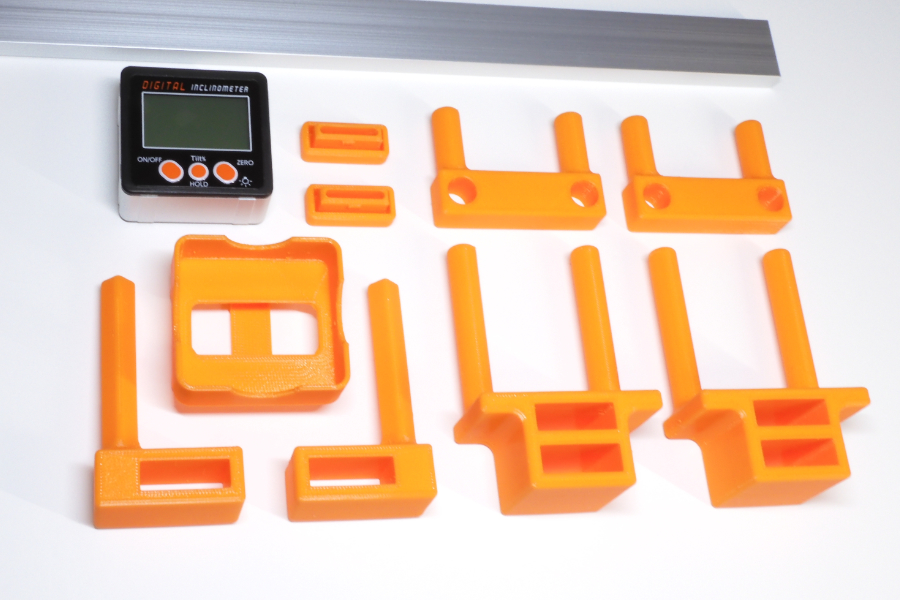

上が全パーツ。積層方向もこの向き(白地面→天)がいいでしょう。

■ 今回の印刷条件 (お好きに変更ください)
素材PLA(反らなければ加工が楽なABS材がいいでしょう)・積層厚0.3mm・インフィル20%・サポート材あり・ラフトなし。
以下の[ステアリングサポート 表側]はあとで一部削るため、このパーツのみ底面ソリッドレイヤーを通常よりちょっと厚めにした方がいいかもしれません。詳しくは後述。

■ 印刷するstlデータ
デジタル傾斜計ホルダー
調整ガイド【2コ必要】
ステアリングサポート 表側【2コ必要】
ステアリングサポート 裏側【2コ必要】
アルミ角パイプ用キャップ【2コ必要】

■ 他に必要なもの
・アルミ角パイプ 30 x 10mmを長さ50cm程度(ホームセンターで1mの角パイプを購入し100円ショップの300円金属のこぎりでカット、ヤスリで整えました。切り口はキャップで隠すのでだいたいで大丈夫)
デジタル傾斜計(アマゾン) 単四電池2本別途
・平ヤスリ各種。幅10mm以下のもの必須
(・ベルトサンダーもあるとらく)

■ 組み立て

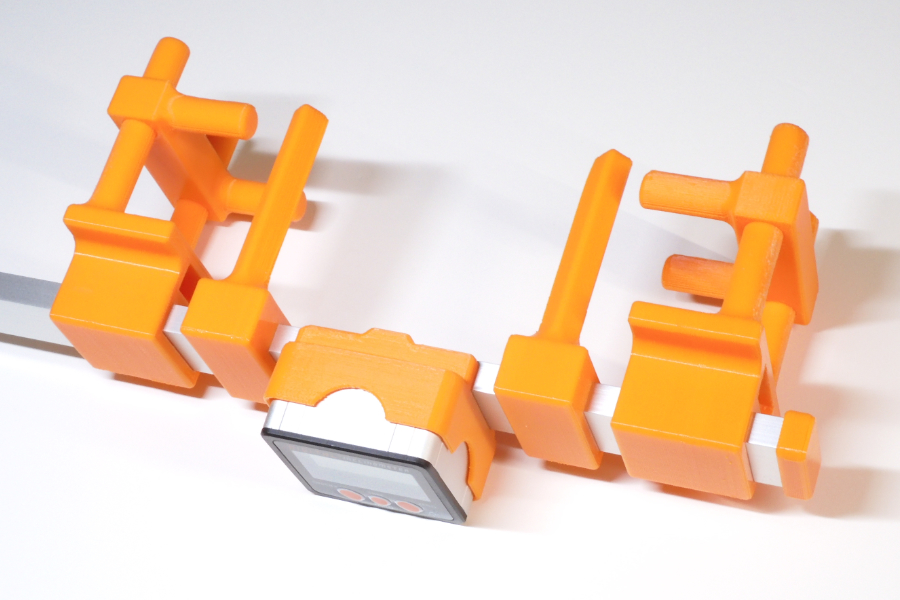

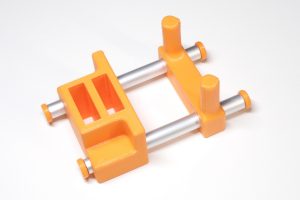

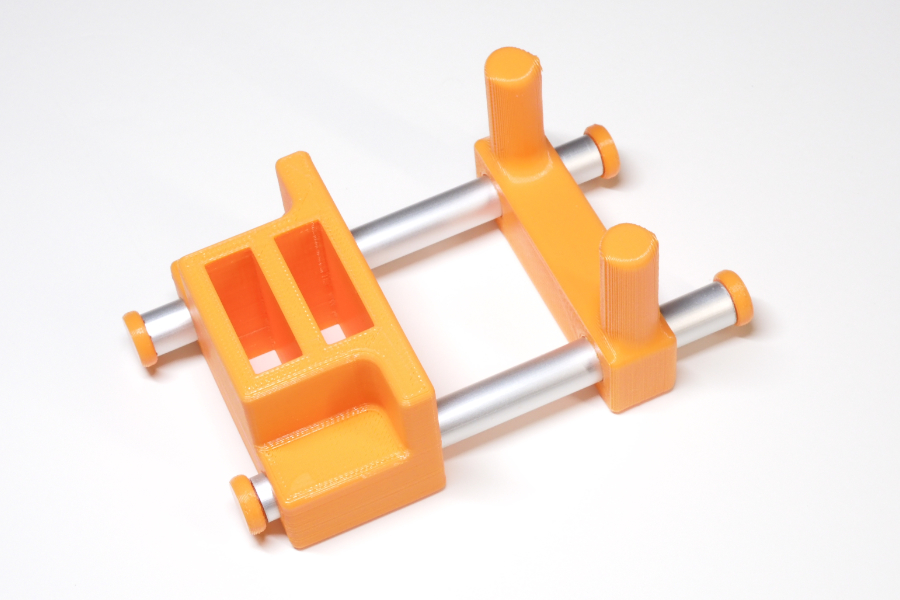

写真のように差し込んでいくだけですが、入らないところはヤスリで削ってください。アルミ角パイプ部分はしゅるんとスライドするぐらいのギャップがいいでしょう。PLAは硬いのでまあまあ大変です。角パイプの端に入れるキャップは削らず押し込み、パーツを入れ替える可能性があるので接着しないでください。ただ現状の形状ではどうしても抜けちゃうので結局はテープ止めもいるかもしれません。

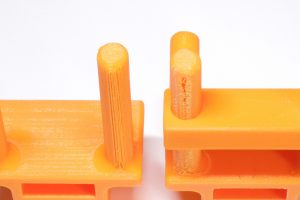

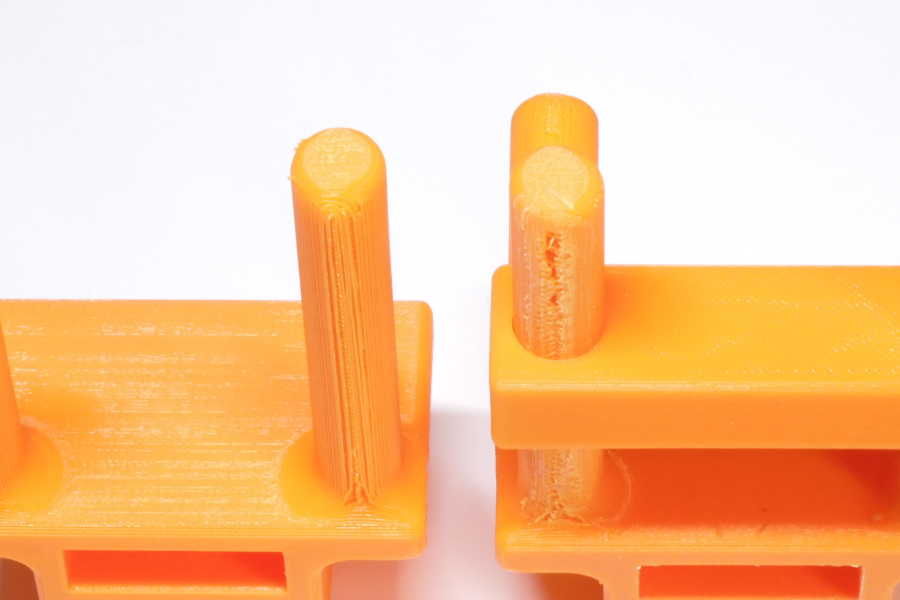

もう一つ大変なのはステアリングサポートの表と裏の合体で、サポート材をつけた印刷でも[表側]パーツの円柱が垂れ下がるため[裏側]パーツの穴に差し込めません。そのため、[裏側]パーツが”まあまあ抵抗がある感じ”(重要)でスライドできるよう、垂れ下がった部分のみヤスリまたはベルトサンダーで形を整えます。やり過ぎると穴が空いちゃうので注意。先に書いたとおりこれを防ぐため[表側]パーツのみ底面ソリッドレイヤーを厚めに印刷しておくといいでしょう。

■ 測定

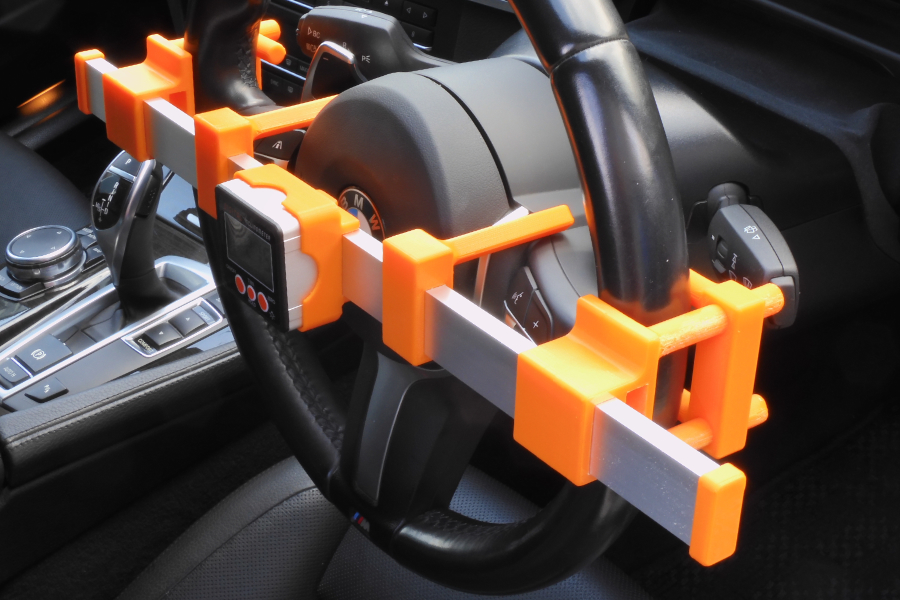

四角柱のガイドをお好みの基準位置に合わせた状態でステアリングホイールに(ゆるく)固定し、微調整します。
傾斜計ホルダーがホーンに当たる場合は外して別の場所に入れかえてください。
ディープコーン等でガイドが届かない場合は、ステアリングサポート[表側]パーツの別穴にアルミ角パイプを入れ替えてください。

■ 失敗

プロが毎日使用するような場合はきっとステアリングサポートの耐久性が問題になるので可動部をアルミパイプにしてみたんですが、見た目はかっちょいいんですけど、すべって固定できませんでした。樹脂のやわらかさが重要みたいですね。金属の滑り止め加工は今回の趣旨と異なるのでやめておきました。



ご質問やご要望、製作依頼等は承りません。
