インジェクターの無効噴射時間測定

トヨタの2AZというエンジン用のインジェクター無効噴射時間を調べました。他車に流用するため、エンジンコンピュータに電圧ごとの値を指定する必要があるからです。

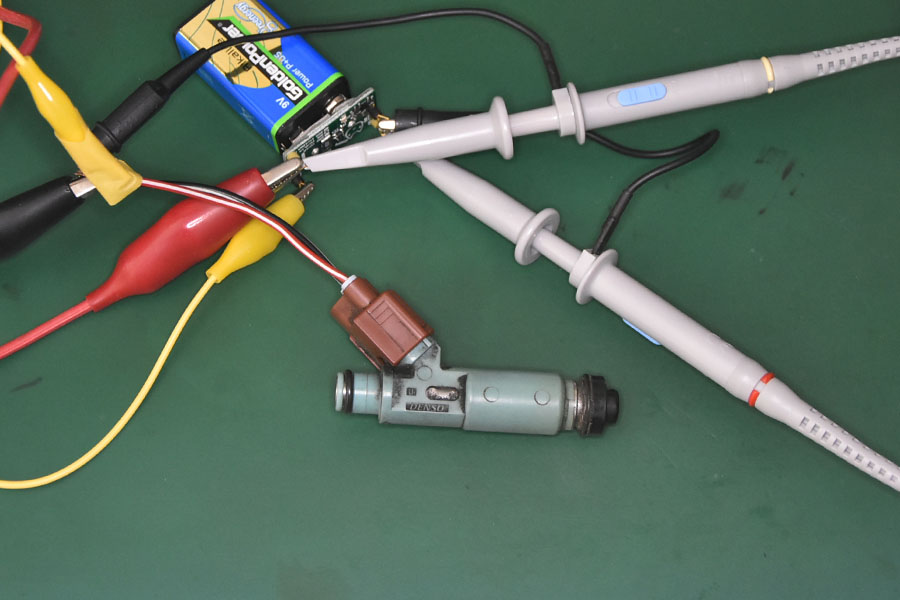

低抵抗タイプのインジェクターはセットになるレジスター(外部抵抗)の電圧のあんばいを見ればインジェクター内の機械動作がわかりますが、これは高抵抗タイプなのでレジスターが無く、そのため計測には高額な電流プローブか安価な電流センサーが必要です。うちにはどっちもなかったのでお得な後者を準備しました。このセンサーは便利なので電子工作好きは全員買った方がいいです。

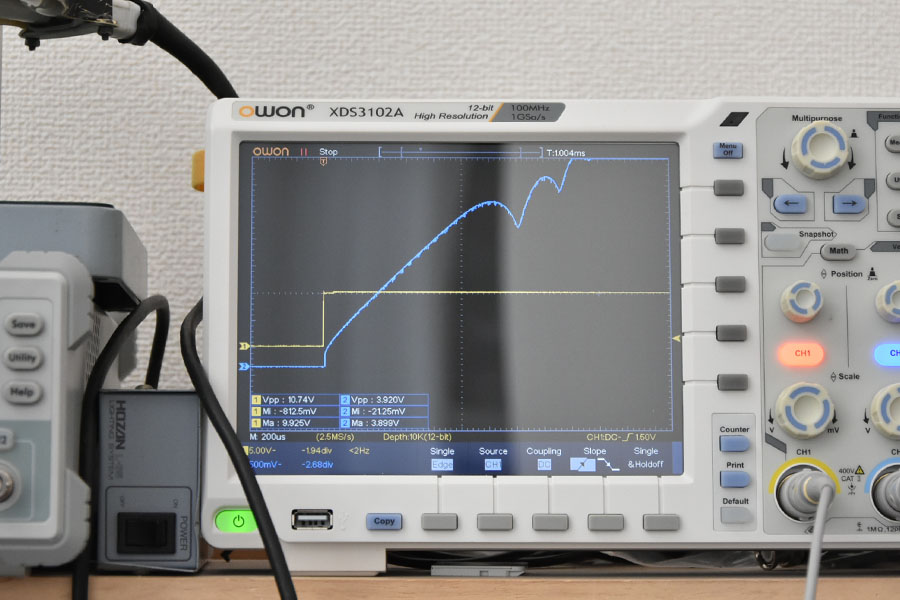

で、可変電源にてインジェクターにかける電圧を6.0Vから20.0Vまで変えそれぞれの状態での無効噴射時間を計りレポートにしました。

なお恐れ入りますがサポート車両またはお取引先様以外の計測は承れません。
