FLS01

Flatshifter フルキット

発売元 : ココアシステムズ
対応車種 : ドグミッション・社外ECU装着車
製品型番 : FLS01
販売価格(税別) :
¥39,900
売り切れ

次回生産10〜11月予定です。お急ぎの方はご連絡ください。

競技車両にてアクセル全開でのシフトアップ(フラットシフト)を行うためのスイッチング装置です。センサー取付をユーザが行うことで高い汎用性と(ある程度の)低価格を実現しました。

シフトレバーの前後に貼るフィルム状センサー(ひずみゲージ)でアップ・ダウン時の金属製レバーのごくわずかな変形を検出し、シフト押力の向きと強さを0〜5Vのアナログ電圧として出力します。またスロットル開度判定やON時間などを設定できるデジタル出力を2ch備え、シーケンシャルミッションだけでなくHパターンや、また細かい設定ができないECUでもフラットシフトが行えるようにしました。電子制御スロットル装着車ではシフトダウンのブリッピングにも使えるでしょう。

センサー取付には少々細かい作業が必要です。ご購入前に下方の [センサー装着例] や、[ダウンロード] の [3. センサー取付](PDF) を予めご覧ください。

ココアシステムズではECUセッティング等についてのご相談は承っておりません。また本機使用時のトラブル等についても一切保証しません。

ご使用条件

・ドグミッションを装着している
・外部入力で点火カットやレブリミット変更が行えるエンジンECUを装着している
・10cm程度、センサーを貼るスペースを有するシフトレバーである
・実装またはローラー式ダイナモでエンジンECUセッティングができる。ダイナパックやブレーキ負荷による空走不可
・Windows 10, 8, 7, Vista, XP いずれか搭載のノートPCを所有している(※)

※ Windows 10推奨。それ以外でお使いの場合、OS標準ソフトウェア(usbser.sys)に通信異常の修復を行わない問題があり、Flatshifter初期設定時に、ランダムなタイミングでエラーが出てUSBケーブルの抜き差しが必要になり少々手間がかかります。現状では直せません。なおこの設定が終わればPCは不要です。

製品とは別に必要なもの

センサーの取り付けに以下のものもご準備下さい。詳しくは [ダウンロード] の [3. センサー取付](PDF) をご覧下さい。

・アセテートテープなど耐候性の高いテープ (推奨 : 日東電工 5-1920ニトムズ J7112)
・マスキングテープ
・タイラップ
・サンドペーパー #300〜600程度
・アセトンやIPAなどの溶剤
・ヒートガン
・接着剤やシリコンコーキング

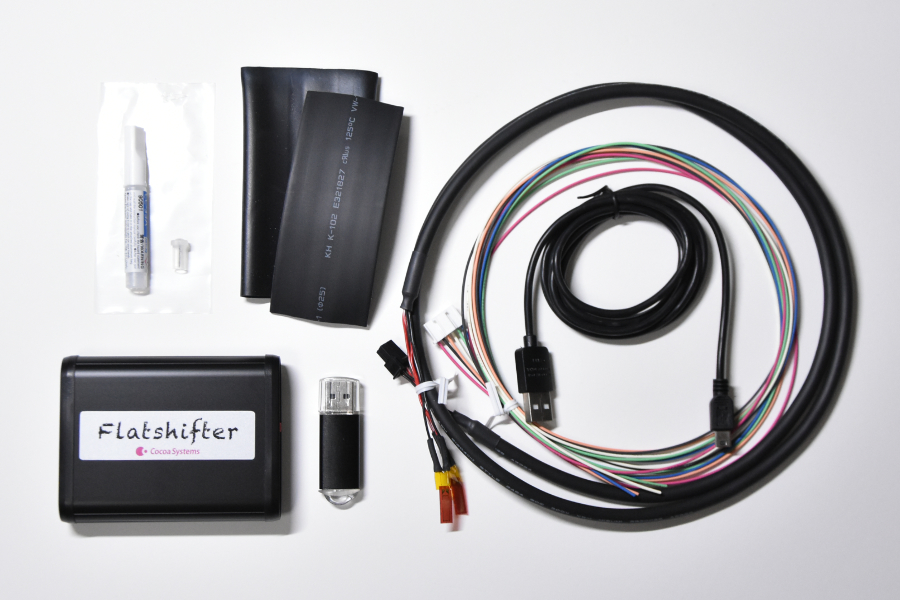

付属品


・Flatshifter本体 70×90×20mm
・説明書/設定ソフトウェア入りUSBメモリ
・センサー配線 外径6mm 長さ約120cm (※1)
・電源/ECU接続用配線 長さ約100cm (※1)
・設定用ミニUSBケーブル
・センサー貼付用瞬間接着剤と関連品
・熱収縮チューブ 内径25mm(収縮時約13mm)と40mm(収縮時約20mm) (※2)

※1) 配線類は出荷前に長さ等をカスタマイズできます。出荷後は有償にて、長いものへの返品交換(未使用品に限ります)や、短くする加工も承ります。いずれも納期約2週間。必要であればお問い合わせください

※2) センサー貼り付け部分のシフトレバー外径(円柱換算)が30mmを越える場合は大きい熱収縮チューブに交換しますので、ご注文前にご連絡ください

センサー装着例

デモ用持ち運びレバー。センサーが見えるよう透けるテープで止めています
ストレートでは無いレバーでもスペースがあれば取り付けられます。ただレバーに付くワイヤータイプの誤バック防止ノブは移設しました
HKS Hパターン5速では誤バック防止ノブがレバー全体を覆いセンサーが取り付けられないためレバーを延長しそこに貼っています。ただストロークが増えた分シフトスピードに影響が出るようです。この時の動作テスト動画はこちら
↑そこでガレージワイルドハートさんではHKS純正と同じ長さのままセンサー取付部を増設する加工レバーを開発なさいました。センサー配線もこれにあわせ特別設計しています。興味ある方はガレージワイルドハートさんまでお問い合わせください

Flatshifter取付推奨店

ガレージワイルドハート
〒306-0642 茨城県坂東市長谷1576
電話 0297-35-0769

ドゥーラック
〒242-0025 神奈川県大和市代官1-1-28
電話 046-200-9650

センサー付き社外シフトレバー/ノブの接続(※)

※ 付属センサー配線以外での動作は保証しません。本項はあくまで資料です。

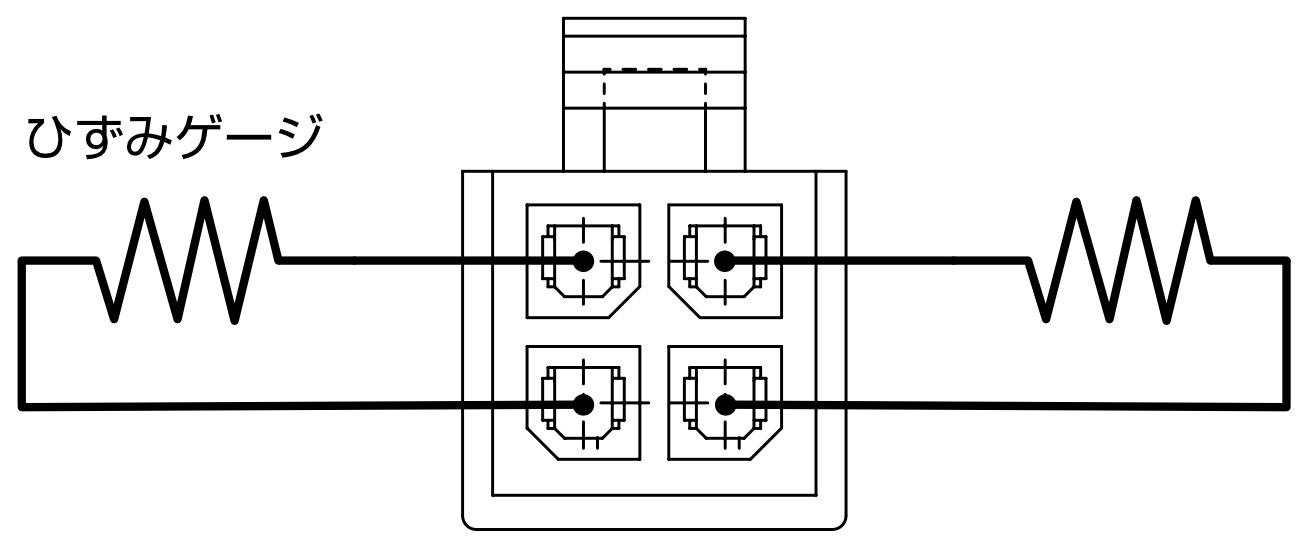

本機黒コネクターに接続する付属センサー配線は上図のとおりシンプルな仕組みです。そのためセンサー付き社外シフトレバー/ノブで、アンプ回路を内蔵していない、ひずみゲージのみで構成されたものであれば、同様にFlatshifterで制御することがたぶん可能です。こういった製品は電源入力がなく、前後2方向検知で配線が4本、また説明に“strain gauge”や“load cell”の文言があると思います。上図のような120Ωか350Ω程度の接続が2対あり、他とは絶縁された構造です。アンプ内蔵タイプ(ホリンジャー製など)や、カチっと音がするマイクロスイッチタイプは使用できません。

最初から社外レバー/ノブを接続する目的の場合は、本フルキットではなく “Flatshifter 本体(センサーなし)” をおすすめします。

コネクター類は以下のものをご準備いただくか “補修用センサーコネクター” をご購入下さい。有償にてココアシステムズで改造を承ることができるかもしれませんのでお好みのレバー/ノブがあればご購入前にお問い合わせ下さい

コネクター : MOLEX 43025-0400 / 端子 : MOLEX 43030-0003

なお本製品はFuelTech USA社のシフトレバー/ノブ用コントローラーとして開発が始まった経緯から、これらであればそのまま接続することができます。ただセンサーがちぎれやすい製品のためあまりおすすめはしません。

修理

製品は全て内製ですのでどのような故障修理も承ります。ご依頼時は自然故障でもまたお客さまの失敗の場合でもその時の状況を正確にお知らせ下さい。修理時間短縮と誤診断防止のご協力をお願いします。

また [通信販売] 掲載以外の補修部品も提供可能です。

詳しくはお問い合わせ下さい。

ダウンロード

付属USBメモリに集録されている説明書(PDF)です。

1. Flatshifter本体の接続
2. Windows別設定ツール導入案内
Windows10用 / Windows8.1用 / Windows7用 / WindowsVista用 / WindowsXP用
3.センサーの取り付け
4. Flatshifter設定ツールの説明

付属USBメモリに集録されているWindows用ソフトウェア(ZIP形式)です。

Flatshifter Connector バージョン 1.7
Flatshifter USB Driver バージョン 1.2
