今回の風洞実験、終了

DSC_5612

予定の風洞実験が終わり、写真はクルマを搬出しているところ。

三重大学の風洞実験施設は自動車計測について考慮されていないため、測定装置はもとよりクルマを風洞内に置く「やぐら」やそこに載せる仕組みなどはすべてVOLTEXさんによる考案・製作です。

一部ココアシステムズも協力しましたが、それでもまるで元々準備されていたかのようなシステムを見る度にVOLTEXさんの技術力には改めて感心させられます。

今日の風洞実験はWTAC 2位のエボ

DSC_5600

Tilton Interiors Racingのエボ9用の計測を行いました。

このチームは昨年のWorld Time Attack Challenge(オーストラリア)で2位という好成績でしたが、今年はトップをとるためさらなるダウンフォースを得るべくVOLTEXに持ち込まれたとのこと。

モディファイは明日も続きますが今日の時点でもかなりの「増し増し」で期待が持てます。

TILTON RACING、タイム更新できず

IMG_0233

オーストラリアからやってきたTILTON RACINGは昨日に引き続き今日のハイパーミーティングでも走行。ココアシステムズも引き続きお手伝いです。

残念ながらアタック中にインタークーラーホースが裂け、チェックのため一般車と混走した時の56秒0が本日のベストラップに。3日前の初走行54秒9も含め、彼らにとってはちょっと残念な遠征となってしまいました。

メンバーは帰国しますが車両はVOLTEXさんに残り風洞実験を含めたエアロデバイスのアップデートを行い10月のワールドタイムアタックチャレンジ(WTAC)に備えるそう。半年後オーストラリアでの彼らとの再会がもう楽しみです。まあ10日後の風洞実験でオーナーとエンジニアにはまた会うのですが(笑)。



豪TILTON RACINGの底力

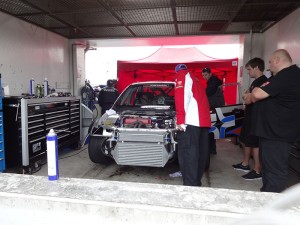

DSC09948

筑波サーキットのタイムアタックのためオーストラリアからやってきたTILTON RACING。昨年のワールドタイムアタックチャレンジ(WATC)2位のチームです。

オージーには何度もお世話になっているので気持ち的にほんのちょっとサポートしてるのですが、本日のアタックはエンジントラブルでおとといのテストから10秒落ち(!)で終わってしまいました。

が、彼らはそれにめげず、いったい何基エンジン持ってきてるのよ!的な準備で明日のアタックに修理を間に合わせてしまいました。すごい。

ハイパーミーティングは爆弾低気圧でコンディションが読めませんがきっと良い結果を持って帰ってくれるはずです。

ガンバレTILTON!!

東京オートサロン2013デモ S-AWCコントローラ

ACDコントローラ800600
東京オートサロン2013でデモ放映した「エボ10用S-AWC Controller」解説動画です。

本庄サーキットにて昨年末、ジムカーナ名人・MKsport 森田勝也選手にココアシステムズデモカーでノーマルとS-AWCコントローラ使用時の走行比較をしていただき、その評価と解析をまとめました。

ACDはさておき、AYCの高度な制御に感動すること間違いなし。

エボ10用S-AWCコントローラは現在開発中です。

追記 : 本技術は Do-Luck 製 DTMII に採用され現在発売中です。

東京オートサロン2013展示 VSCキャンセラー

VSCC_製品説明

だいぶ間が開いてしまいましたが、東京オートサロン2013でデモ放映した「86/BRZ用VSCC(ビークルスタビリティコントロールキャンセラー)」説明動画です。バトルビーレーシング・ココアシステムズ共同開発製品。

車両のボタン操作だけではTRC(トラクションコントロール)・VSC(横滑り防止機能)は完全オフにはできませんが、この装置はポン付けで、停車時ならいつでもカット可能。ABS制御もちゃんと残ります。ノーマル復帰もワンプッシュ。

オートサロンでは音が出せない時間があり、また逆に騒音で聞こえないこともあるため、動画にはほぼ全編に字幕を入れてあります。ちょっとじゃまですが気にしないでください。

お問合せ・ご購入はバトルビーレーシングさんまでどうぞ。ZC32S スイフトスポーツ用にESP・TCSをカットするVSCCもラインナップしています。

東京オートサロン2013デモ ACD/AYCメーター

DSC_4510

東京オートサロン出展が終わったと同時に風邪を引いてしまい未だ療養中です。咳が止まりません。。。

さて、現地ではたくさんの方に見ていただいた装置デモや液晶ディスプレイを使った説明動画などを、再編集してこれから少しずつ掲載していくことにしました。

まずはエボ10用ACD/AYCメーター試作機の本庄サーキット走行再現デモ(?)です。先月26日に行ったS-AWCコントローラー(開発中)テストで、連続周回で油温水温ともに高くタイヤみぞもほとんど無くなってきた終盤に出たベストタイムのものです。加減速2.0倍、コーナーリング0.5倍設定。

コーナーによってはAYCが外側・内側と頻繁に動作を切り替え車両を曲げながら安定化させるというすごそうな感じが見て取れますが、変化が早すぎてロガーで見ないとなんのこっちゃ、です(笑)。

この時の動画とデータ説明は後日また掲載します。

東京オートサロン終わり

DSC09834

開場前に撮影したココアシステムズブースです。

全てが初めてで余裕が無かった昨年でしたが、今年はプレゼンテーション用の液晶ディスプレイを置いてみたりとちょっとだけそれっぽくなった感じです。展示台に載せられる品もだいぶ増えましたしね。

また、昨年から再び来てくださった熱心な方もいらして、とてもうれしい2年目の出展でした。

遊びに来ていただいた皆様、あと場所を貸していただいたVOLTEXさんに感謝かんしゃです。

来年はもっとすんごい展示ができるようまた1年頑張りますので応援よろしくお願いいたします。

#今年もどのブースを見ること無く終わってしまいました(笑)。

東京オートサロン、あと1日

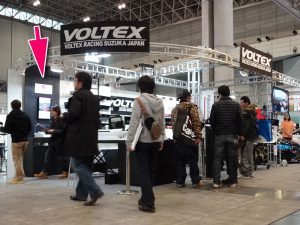

DSC09831

東京オートサロンも残すところあと1日になりました。

木曜の搬入を含めると3日間ほぼ立ちっぱなしで余力があまりありませんが明日日曜のご来場お待ちしております。

ねちっこく製品説明させていただきます(^^;)。

明日から東京オートサロン2013開催

DSC09818

明日11日から始まる東京オートサロン2013の準備が終わりました(一般入場は12・13日)。

VOLTEXさんのご協力で今年も特等席に陣取らせていただきました。本当に感謝です。

このところずっとやっていた慣れない動画編集の「成果」をぜひ見に来てください。中ホールなかほど、VOLTEXブースです。前日ギリギリまで製作していたVOLTEX製 ニューマチック可動ウイングも見られます(実はまだ届いていないので想像ですが…)。

ココアシステムズの説明員(わたくし)はほぼ常駐しておりますが、もしご質問・ご相談の際に不在でしたら、VOLTEXさんにその旨お伝えください。すぐ参ります。

S-AWCコントローラー説明用にGセンサーをエミュレート

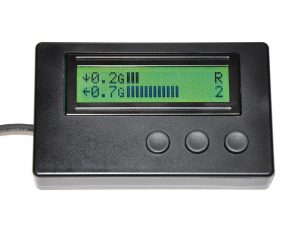

DSC_4810

走行に応じてGセンサーの値を最適化する仕組みのエボ10用S-AWCコントローラー(開発中)説明用に、汎用G・ジャイロセンサーを組み込んだプラモデルを作ってみました。リヤだけドシャコタン仕様(失敗)。

複雑な純正G・ヨーレートセンサーの出力(CANによる通信)をほぼ正確に再現しています。無駄に凝ってみました。

写真はS-AWCコントローラーにつないでGの表示を行っているところ。これだけ角度が付いてると重力で車両後方に0.2G引っ張られているというあんばいです。垂直で1G。

東京オートサロン(1/11〜13 幕張メッセ)に展示しますが、ただこれだけだとなんのこっちゃさっぱりわからないのが悩みどころ。説明員がこれを使ってS-AWCコントローラーの仕組みを解説しますので興味ある方は声をかけてください。

なお配線を屋根から生やしたのはぼくの趣味です(笑)。無線も考えましたがやり過ぎなのでやめました。

エボ10用S-AWCコントローラーの“初”全開テスト

DSC_4639

エボ10用S-AWCコントローラー(開発中)のサーキット走行テストを行いました。これまで充分動作確認してきましたが全開走行は今回が初めてです。

ドライバーは全日本ジムカーナ選手権4年連続優勝経験のある MKsport 森田勝也名人。

P-LAPはもちろん、車載ビデオ、先日製作のACD/AYCメーター(CAN)、この出力や走行情報を記録するデータロガー、車両・S-AWCコントローラーCANの通信をそれぞれ記録するノートPCといった、スイッチを全部入れるだけでもそこそこめんどくさい装備で、コントローラーの設定を変更しながら走行を繰り返しました。

膨大に取れたデータはおいおい見るとして、ドライバーのフィーリングでは加減速方向を増加・横(コーナリング)方向を減少するよう調整するのが軽快なオーバーステア気味で乗りやすいとのこと。ベストタイムが出たのは連続周回でエンジン・タイヤはたれてもS-AWCコントローラーのセッティングがわかってきた終盤でした。

ブーストアップ・Sタイヤ・ジムカーナ選手といった組み合わせでの事でしたが、例えばタービン交換・普通タイヤ・(我々)一般ドライバーで、また高速コーナーがあるようなコースの場合は真逆のセッティングになるかもしれません。S-AWCコントローラーなら手元で変更でき、またそれを何セットもキープできるので、コンディションにあわせた調整が可能です。

1年以上の開発期間を経てようやくここまできました。製品化にはまだ時間がかかりますがどうぞお楽しみに。

世界初となる(であろう)エボ10用S-AWCコントローラーを使った今回のサーキット走行動画・解析データは来月の東京オートサロン(1月11〜13日 幕張メッセ)のVOLTEXブース内ココアシステムズにて公開予定です。

追記 : 完成した本技術は Do-Luck製“DTM2” に採用され現在発売中です

ACD/AYCメーター試作機の試走

DSC_4510

エボ10用ACD/AYCメーター(CAN)が動くようになりました。開発中のS-AWCコントローラの動作可視化用なので市販予定はありません。

先日の状態だと西日で数字が全く見えなかったのでフードとスモークフィルタをつけてみました。

左2桁がACD、右2桁がAYCの生値。無理矢理風味ですが下のドット位置がAYCの向きを表してます。

またDL1など外部入力を持つロガー用にアナログ出力もつけました。

下の動画はTARMACで、側道から出て少し強めに加速しているところ。GRAVEL/SNOWだともっと大きい数字が出ます。ココアシステムズのエボ10はフロントデフ入り・Sタイヤなので、車輪速の差が出やすいノーマル車両ならさらなる増加が見込めそう(?)。

エボ10用ACD/AYCメーター、ちょっと完成

エボ10用S-AWCコントローラ確認用に作ってるACD/AYCメーターの装置部分だけ完成しました。ECUからの生値を前後2桁ずつにそれぞれ表示予定。AYCの向きはピリオドの点灯でごまかそうと思います。

インカービデオに栄えるよう7SEGディスプレイでつくってみたのですがいつもつかう液晶ディスプレイとくらべ表示のためだけの部品が多くなって大変ですね。ディスプレイの奥側水平にまだ6cm x 6cmの制御基板がくっついてます。

楽しい(?)ソフトウェア部分については、明日からの筑波スーパーバトルサポートなどの出張が終わってから作成します。

このモニターの発売予定はありませんが来月の東京オートサロンにたぶん参考出品します。

エボ10 AYCのすごさの一端を発見

エボXの通信解析中にACDとAYCの効き(目標値)らしきパラメータを発見したのでその確認のために私有地にて確認走行を行っていました。そこで思いきりUターンをした時のデータに興味深い内容がありましたので紹介します。

※ ACD/AYCについてはメーカーの説明をご覧下さい

グラフがその時の内容で時間は5秒弱。ステアリングやスロットル、Gなどのログを取ってなかったので下記は想像も混じってます。

横軸3〜10まではクルマを曲げようとAYCはリヤが外に出る方向(グラフ下側)に作用していますが、たぶんスライドが始まった横軸11にACDを立ち上げ車両を安定させ、またAYCを逆方向に動作させ一瞬「カウンター」をあてています。この間ハンドルは同じ方向に切ったまま。そしてターンも終わりACDの拘束が収まる時に再度の「カウンター」で残ったヨーを殺してるような動作です。いわゆる「おつり」防止。

サーキット走行でもエボ10ではスピンの気配がないのはこのような高度な制御が常に行われているからなんですね。AYCは曲げるためだけの装置ではありませんでした。感動。

エボX用S-AWCコントローラ(開発中)の効果を確認するためこのACD/AYCモニターを製作中です。CANなのでOBD2ポートに差すだけ。モニターの市販予定はありませんが来年のオートサロンには展示するかもしれませんのでぜひVOLTEXさんブース内ココアシステムズまで遊びに来てください。

追記 : 完成した本技術は Do-Luck製“DTM2” に採用され現在発売中です

S-AWCコントローラ用ポン付けハーネスを試作

エボ10 S-AWC(ACD/AYC) ECUコネクターの発売元がようやく見つかったので、ポン付けハーネスを試作してみました。補強には3M製ホットメルトを使用、特に絶縁特性に優れるタイプです。

先日の灰色コネクターはある車種のECUハーネスから切り出したものだったのでとても通常販売はできませんでしたが、これなら現実的と言えなくもありません。「言えなくも」というのは、つくってみてわかったのが、想像以上に大変でできれば売りたくないということ(^^;)。

標準添付は無理そうなので、オプションにする予定です。

S-AWCコントローラ用ポン付けコネクタ(特別仕様)

開発中のCZ4A エボ10用S-AWC(ACD/AYC)コントローラー。車両への接続には配線加工が必要なのですが、それでは「ちょっとお試し」というわけにいかないので、S-AWC ECUにポン付けできる特別なコネクターを準備しました。

現在のところこの1セットで何万円にもなってしまうため商品にはできませんが、これを備えたデモ機は5分でお客様の愛車でテストいただけるようになる予定です。

さてそのS-AWCコントローラの開発状況ですが、コントローラー本体とは別となる液晶ディスプレイ付き操作部との通信をプログラムしているところです。細かい機能が多いため制作に必要なコマンドもその分多く手こずってますが本体側はほぼ終わったので、明日ぐらいからPCを操作部と見立てて机上での動作確認を行う予定です。

S-AWCコントローラの初期テスト

エボ10 Gセンサーの値変更防止用プロテクト(?)がほぼ解析できたので、それを試作コントローラに仕込んで、前後Gと横Gのどちらも1/2倍にした時とどちらも2倍にした時でそれぞれテスト走行してみました。

両者とも駐車場から道路に出る瞬間に違いがわかり、1/2倍時はハンドルが軽くクルマのロールが少し多め、2倍時には逆にハンドルが重くロールが少なめです。あ、ココアシステムズのエボ10GSRにはフロントLSDが入っています。

市街地走行でもその傾向は続き、加減速時のピッチングも1/2倍時には大きく、2倍時には少ない様子。ブレーキング時の車体の沈み方に大きく差がありました。

ちょっと勢いを付けた右左折時には、1/2倍時は不安定感が強くて曲がりすぎる感じで、2倍時には安定はしてるけど期待よりラインが少し膨らむ感じ。

かなり効いています。1/2倍はヤリ過ぎということもわかりました(笑)。



一時は「こんなのムーリー。開発中止ぃーっ!」と思いましたがようやく進められます。S-AWC ECU側もまだ調べなきゃなことがたくさん残ってますが、とりあえずよかったー。

エボ10のGセンサー解析一段落

昨日の続き。

プログラムの類推結果からルールを拡張し、それをプログラムに反映してさらに類推が深くなり、また拡張して…をひたすら繰り返し、7京(7の後に0が16個つく)パターン全て判明しました。

何十時間も暗号解読(??)をしたのは何年か前にECU読み書きプログラムを作った時以来でした。見つかるかどうか全くわからない計算パターンを探すのはやっぱりつらかったです。

追記 : 完成した本技術は Do-Luck製“DTM2” に採用され現在発売中です

エボ10用Gセンサーまだ解析中

S-AWC(ACD/AYC)コントローラー製作のためのGセンサー通信を未だ解析中です。

これまでも書いたとおり、通信の中でGやヨーを見ることは簡単ですが、コントロールのためにその値を変更するとなるととたんに難度が上がります。通信が正しいかどうかのチェック算出方法がブラックボックス化されているため再現できず、値を変更できないのです。無視してわずかでも変えると即、通信エラー。

で、この数日間ひたすら通信を見続けようやくルールの一部がわかってきたので、これを元に通信記録からまだ判明していない部分を類推するプログラムをつくりました。

そこからさらにどんなルールが見えてくるのか、ちょっと楽しみです。
