ランサーエボ10 ウインカーレバーオフセットアダプターの3Dデータ

営業車のランサーエボリューション10には社外ハンドルに60mmスペーサーを入れているのでコラムレバーが遠くてウインカー(turn signal switch)操作が面倒でした。今回熱溶解積層3Dプリンターでそのオフセットアダプターを作ったのでデータを公開します。サポート材不要。MOMOのRace / 350mmにあわせ手前だけでなく下側にもそれぞれ約40mm伸ばしました。

ランサーエボ10 ウインカーレバーオフセットアダプター データ(stl)

純正レバーには傷・すべり止めのため 3Mの落下抑制テープ(GN-180) を1周貼って下さい。それでいいあんばいになるよう作ってあります。ネジはM3x10mm。

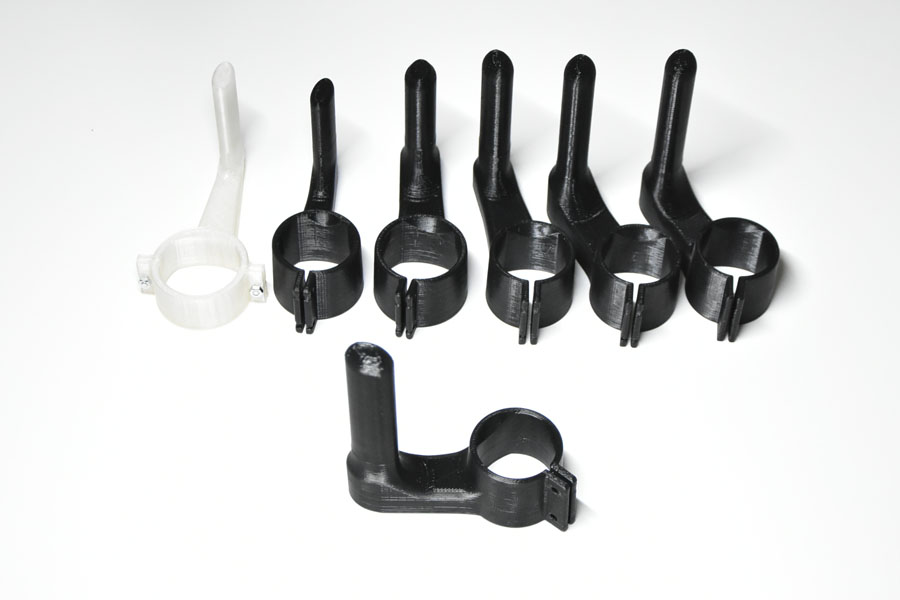

装着はアダプターのリング部分を広げてレバーに通して締め付けるという方法なのでインフィルをがっちり入れちゃうとたいへんかもしれません。写真のはABS材、インフィル20%、レイヤー厚0.3mmでつくりました。

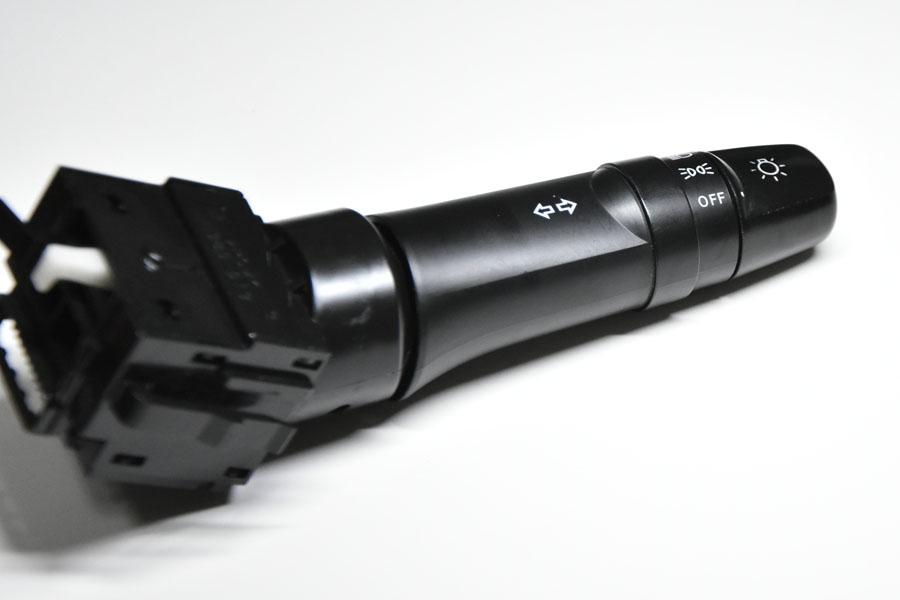

このアダプターはエボX(CZ4A)だけでなくギャランフォルティス(CY4A, CX4A)にもたぶん付きます。写真のレバーの三菱車ならなんでもいいでしょう。

1つのプリントに1時間半かかるので調整はまあまあ手間でした。

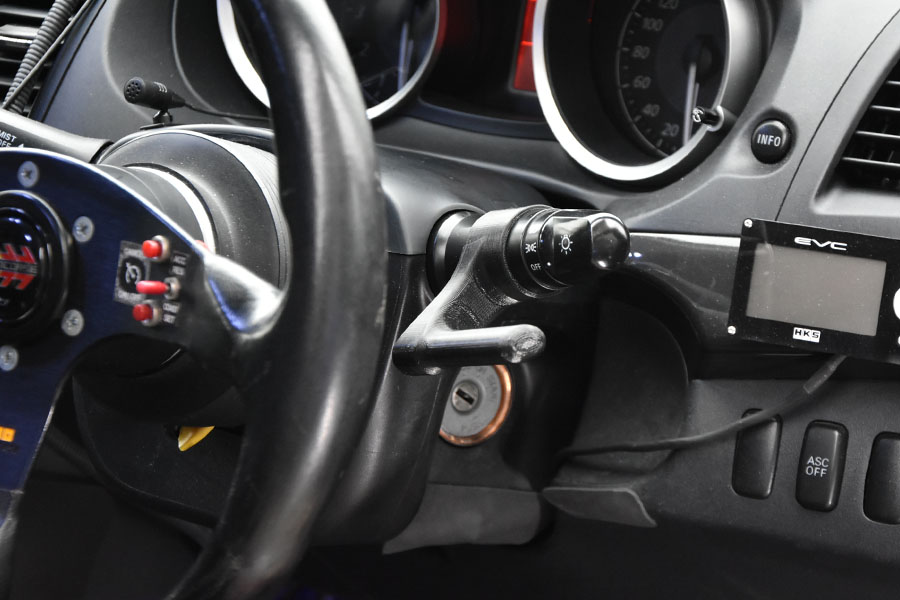

実車ではこんな感じ。ステアリングに親指をかけた状態で中指や人差し指を伸ばした位置にレバーがくるようにしてあります。そのままパッシングもできるので間違えてハイビームになっちゃうことも無くなりました(エボ10はレバーを引く強さでパッシングとハイビームがかわる、とてつもなくわずらわしい仕組み)。

ただオフセットアダプター操作のたび純正レバーに回転方向の余計な力がかかるのでほんとはあまりよくないかもしれません。

お問い合わせやご要望、販売等は承りません。
